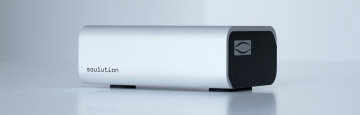

Soulution 590 USB jelátalakító egység

Napjainkban egyre népszerűbbek a számítógépen tárolt nagyfelbontású digitális zenei állományok és az audiofilek egyre nagyobb hányada fogadja el azokat teljes értékű forrásként.

Az 590 a legkorszerűbb DSP technológiát használja a digitális forrásjelek feldolgozásához, a kompromisszumoktól mentes áramköri felépítésének köszönhetően nem keletkeznek az audió rendszer teljesítőképességét rontó digitális zavarjelek.

Ezzel az audió technika legkritikusabb szemlélői is élvezhetik a nagyfelbontású digitális zenei állományok transzparens és nagy dinamikájú, magas hangzáshűségű megszólaltatását.

Legfőbb jellemzői

A DSP jelátalakító

Az 590 USB jelátalakító legfeljebb 192 kHz-es mintavételi frekvenciájú és 24 bites adatszélességű, PCM formátumú digitális zenei állományokat tud fogadni és feldolgozni. Egy nagy teljesítményű digitális jelfeldolgozó egység kezeli a számítógéppel folytatott kommunikációt. A számítógépből érkező digitális állományokat nagykapacitású RAM memóriában puffereljük.

A referencia órajel

Az 590-es jelátalakító nagy pontosságú, az 540-es SACD lejátszóból átvett technológián alapuló órajel generátora gondoskodik a digitális adatok épségéről. Ez az órajel a készülék hátlapján található BNC aljzaton is megjelenik, így segítségével külső DAC egység is szinkronizálható.

A tápegysége

Az 590 az USB aljzaton keresztül a számítógéptől kapja a tápfeszültséget. Nagy körültekintéssel megépített szűrőtag gondoskodik a tápáram tökéletes szűréséről és a nagyfrekvenciás zajösszetevők ártalmatlanításáról, ugyanakkor az érkező tápfeszültséget stabilizáljuk is, így a tápellátás bizonytalanságai nem befolyásolhatják az órajel generátor működését, illetve nem kerülhetnek át zavarjelek a csatlakozó kábeleken keresztül az egyéb csatlakoztatott készülékekbe, rontva esetleg azok hangzásminőségét.

A csatlakozói

Digitális kimenetek:
- 1 x SPDIF (RCA)
- 1 x AES/EBU (XLR)
- 1 x optikai (Toslink)

Digitális bemenetek:
- 1 x USB

Órajel kimenet:
- 1 x Wordclock (BNC)

Műszaki adatai

Műszaki adatai

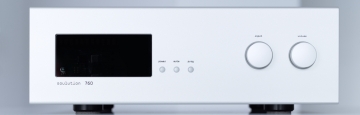

Soulution 760 D/A jelátalakító egység

Minden jó készülék esetében elképzelhetetlen, hogy működése során bármit is töröljön a forrásjelből. Különösen igaz ez a nagyfelbontású digitális állományok esetében, de a CD- és az SACD-lemezek lejátszására is érvényes. Nincs az az erősítő, vagy hangsugárzó, amely pótolni tudja a forrásból elveszett információt. A hangzásminőség és a természethű megszólalás záloga a kiváló minőségű felvétel és a forrásjel feldolgozását végző elektronika kiválósága.

A 760 D/A jelátalakító kiválóan végzi a feladatát. A lehető legkisebb torzítással dolgozza fel a bemenetére kapcsolt digitális forrásjeleket és alakítja át azokat analóg jelalakká és úgy adja tovább a jelfeldolgozó és erősítő áramköröknek. Semmit sem vesz el a forrásjelből és semmit sem ad hozzá.

Legfontosabb jellemzői

A kivitele

A 760 D/A jelátalakító számos területen és vonatkozásban a 745 SACD lejátszóban sikerrel alkalmazott műszaki megoldásokra támaszkodik. A tervezésénél is ugyanazokat a szempontokat érvényesítettük: csúcsminőségű digitális csatoló felületeket alkalmazunk a zenei adatok optimális fogadásához, rendkívül pontos órajel generátor gondoskodik a digitális időalap torzulások kiküszöböléséről, intelligens digitális jelfeldolgozást használunk többszörös túlmintavételezéssel és nulla fázisú technológiával, az analóg kimeneti áramkörök minősége pedig vetekszik a legjobb előerősítők minőségével, a készülék tápellátásról pedig egy precíz és nagy kapacitású tápegység gondoskodik.

A 760 D/A jelátalakító tele van tömve csúcstechnológiával, amely mindössze egyetlen célt szolgál: a zene szeretete okán a lehető leghitelesebb megszólalást kívánjuk elérni vele. Ennél a készüléknél is következetesen kettős mono felépítést alkalmaztunk, a digitális és az analóg áramköröket külön-külön tápegység látja el tápárammal. A 760 D/A jelátalakító egységben digitális hangerőszabályozót használunk, így a készülék közvetlenül csatlakoztatható egy teljesítményerősítőhöz.

Túlmintavételezés

Egy nagy teljesítményű SHARC DSP áramkör végzi el a 8-szoros túlmintavételezést és a bemenő jeltől függően 24 bites/252,8 kHz-es, vagy 24 bites/384 kHz-es jelet állít elő a lehető legnagyobb pontossággal. Úgy véljük, hogy az interpoláció pontossága messze fontosabb, mint a magas órajel frekvencia. A CD-játszóink és a D/A jelátalakítóink a szakmai körökben nagy tekintélynek örvendő Anagram Technologies algoritmusait használja, ezután Burr Brown D/A jelátalakítók következnek digitális szimmetrikus elrendezésben. Miután úgy véljük, hogy a PCM jelátalakítási technológia a legkifinomultabb, a DSD jeleket is PCM jelekké alakítjuk a végső D/A jelátalakítás előtt.

Zero Tech

A 760 D/A jelátalakítóban a soulution innovatív Zero-Phase nulla fázisú technológiáját alkalmazzuk. Ezzel az analóg alul vágó szűrő által kiváltott legkisebb időzítési hibát is teljesen ki tudjuk küszöbölni. Mindegyik D/A jelátalakítóban szükség van egy analóg alul vágó szűrőre a kimeneti fokozatban, hogy el tudjuk nyomni a magasfrekvenciás zajt és a torz jeleket. A 750-as harmadrendű, 120 Hz-en vágó bessel szűrője mintegy 18 fokos fáziseltolódást okoz a hallható frekvenciasávban. A nullafázisú technológiánknak köszönhetően ugyanakkor az átalakítás után keletkező analóg zenei jel fáziseltolódása bőven 1 fok alatt marad a 20 Hz – 100 kHz-es tartományban! A nulla fázisú technológia a lehető legközelebb hozza a hallgatót a forrás, az élő zene varázsához. A zene életszerűbbé, valódi háromdimenziós térhangzássá válik, igen sok „levegővel” a hangszerek és az előadók körül. A megoldásaink révén a lehető legközelebbre visszük az eredeti zenei jelhez. A zene legapróbb részletei sem vesznek el.

Az órajel generátor

A csúcskategóriás D/A jelátalakítók másik kritikusan fontos szerkezeti eleme a lehető legpontosabb órajel generátor. Tapasztalatból tudjuk, hogy a lehető legalacsonyabb fázis-zaj arány sokkal fontosabb, mint a tartós frekvencia stabilitás. A nagyfrekvenciás oszcillátorok tervezőivel együttműködve egy erre az alkalmazásra optimalizált TCXO áramkört terveztünk. Nem az első felharmonikusán működik, hanem egyből a harmadikon. Az órajel modulok mintegy 100 MHz-es frekvencián dolgoznak, de ehhez hihetetlenül gyors erősítő fokozatokra van szükség az oszcillátor körben, eredményeként viszont a lehető legjobb fázis-zaj arányt kapjuk. Még a legjobb OCXO-k, vagy a rubidium-alapú oszcillátorok sem érik el ezt a specifikációt. A 760 DAC készülékünkben egy-egy leosztott oszcillátor modult talál a 44,1 kHz-es és a 48 kHz-es mintavételezési frekvenciájú forrásjelekhez.

A külső órajelhez történő szinkronizálással leromlana ezeknek a hihetetlen képességáű oszcillátoroknak a teljesítmnye. Éppen ezért a 760-as készüléken nem talál órajel bemenetet. Ugyanakkor a külső készülékek szinkronizálhatóak a 760 D/A jelátalakítóhoz, a csúcsminőségű órajel elérhető az órajel kimenetén.

D/A jelátalakítás

A Burr-Brown áramkörök csak D/A jelátalakítást végeznek. A belső felskálázó és szűrőfokozatait nem használjuk. A 80 MHz-es belső sávszélességgel az áram/feszültség átalakítás a lehető legjobb jel/zaj arányt és a lehető legnagyobb dinamikát biztosítja az analóg tartományban.

A kimenő fokozata

A 760-as D/A jelátalakító egyedi kialakítású és egy analóg számítógéphálózattal tovább optimalizált tranzisztorokra alapozott szélessávú kimenő fokozatának sávszélessége 40 MHz (-3 dB). Ilyen válaszidővel bármilyen zenei forrásjelet magas hangzáshűséggel tudunk feldolgozni, eredményeként életszerű, valódi háromdimenziós, térinformációban gazdag analóg jelet kapunk, amely hallgatása igazi élményforrásá válik.

A tápegysége

A kiváló hangzásminőségű audió forráskészülék lelke a stabil, zajmentes tápegység – főleg az audió fokozatokban. A 760-as készüléket két dedikált tápegységgel láttuk el: az egyik az audió áramkörök, a másik pedig a digitális áramkörök tápellátásáról gondoskodik. Az audió fokozatok tápellátására innovatív, erősítőszerű áramköri megoldást dolgoztunk ki, amely hihetetlenül stabil tápfeszültséget biztosít. A több mint 500.000 µFarad pufferkondenzátor kapacitás korlátlan impulzusáram tartalékot jelent az analóg áramkörök számára. A 760 D/A jelátalakítóban a tápáramot vastag áramsínek szállítják, ami az audió készülékek esetében teljesen szokatlan megoldás.

Kezelése

A760 D/A jelátalakítót az előlapi kezelőszervekkel és egy forgatógombbal kezelheti. További funkciókkal a különféle készülékekből összeállított teljes audió rendszer oiptimalizálható.

Műszaki adatai

Az Ayre cég termékei

Fedezze fel az Ayre világát és vesszen el a pillanat varázsában…

merüljön el a tökéletesen időzített megszólalású, természetes élethűséggel felcsendülő zene világában.

Az Ayre Acoustics, Inc. 1993 óta tervez és gyárt csúcsminőségű, kínos pontossággal megépített és sokszorosan díjnyertes audió és videó termékeket. Az Ayre céget világszerte az iparág egyik vezető gyártójának tekintik, audió és videó termékeink széles választéka új szabványt teremtett a formatervezés, az innováció, az ipari kivitel és a hangzásteljesítmény terén. Büszkén kínáljuk a zene és a videó tartalmak élvezetére nemesített, végletekig kifinomult eszközeink és készülékeink széles körét.

A 5-ös sorozatú termékeink

A Colorado államokban lévő Boulder városkában tervezett és kézzel összeszerelt, gondos kezek által megmunkált 5-ös sorozat számos teszten igazolta, hogy hihetetlenül megbízható, referencia minőségű eszközökből áll, amelyet elképesztő zeneisége miatt a világ számos tájén magasztalták az egekbe a tesztelők és a készüléktulajdonosok. Filozófiánknak megfelelően, hogy az elavultság konzerválása helyett folyamatosan frissítünk és újítunk, az 5-ös sorozat készülékeit is tervszerűen újítjuk meg, frissítjük azokat a technika és technológia legújabb vívmányaival, a kutatásunk-fejlesztésünk legfrissebb eredményeivel. Az 5-ös sorozat tagjait is egy életre terveztük, a készülékeink sok éven át fogják szolgálni és szereznek feledhetetlen örömöket a zenehallgatás terén.

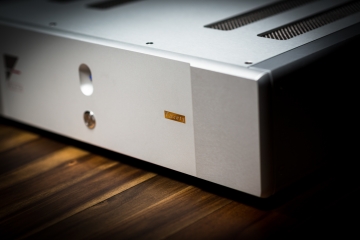

VX-5 Twenty: sztereó erősítő

A teljesen diszkrét felépítésű, tökéletesen szimmetrikus, nulla visszacsatolással készült Ayre VX-5 erősítő is a csak a termékeinkben megtalálható Equilock áramkör köré épül és mind az előerősítő, mind a teljesítményerősítő fokozatában a Diamond kapcsolás gondoskodik a kritikus zenei részletek valósághű megszólaltatásáról. A VX-5 minden szerkezeti eleme letagadhatatlanul azt a végtelen kifinomultságot és zenei cizelláltságot nyújtja, amelyet Ayre terméktől joggal elvárhat. Az új fejlesztésű Diamond kimenő fokozattal felvértezve ez az erősítő olyan életszerűen szólaltatja meg a zenét, hogy nem is hallgatóként, hanem a zenekar tagjaként élvezheti az előadást.

Tegye a VX-5 erősítőt a zenerendszere középpontjává és tapasztalni fogja, hogy új értelmezést kapott az erősítő szerepe.

“Nem vitás, az Ayre új VX-5 erősítője tökéletes teljesítményerősítő, talán az egyik legjobb, amit mostanában bárkinek ajánlani tudnék, aki sok pénzért sokat, tökéletes audiofil minőséget kíván.”

– Doug Schneider, SoundStage!

Legfőbb jellemzői

• Az Ayre új Diamond kimenő fokozata
• A csak az Ayre készülékekben megtalálható Equilock áramkör
• Lineáris analóg tápegység
• Teljesen szimmetrikus felépítésű analóg áramkörök a bemenettől a kimenetig.
• Nulla visszacsatolás
• Nagysebességű jelátvitelt biztosító áramköri anyagok
• Egyedi fejlesztésű, audió minőségű ellenállások
• (Szabadalmi bejelentés alatt álló) Ayre Conditioner tápáram RFI szűrő
• AyreLink kommunikációs rendszer

Műszaki adatok:

Az Ayre cég termékei

Fedezze fel az Ayre világát és vesszen el a pillanat varázsában…

merüljön el a tökéletesen időzített megszólalású, természetes élethűséggel felcsendülő zene világában.

Az Ayre Acoustics, Inc. 1993 óta tervez és gyárt csúcsminőségű, kínos pontossággal megépített és sokszorosan díjnyertes audió és videó termékeket. Az Ayre céget világszerte az iparág egyik vezető gyártójának tekintik, audió és videó termékeink széles választéka új szabványt teremtett a formatervezés, az innováció, az ipari kivitel és a hangzásteljesítmény terén. Büszkén kínáljuk a zene és a videó tartalmak élvezetére nemesített, végletekig kifinomult eszközeink és készülékeink széles körét.

Az 5-ös sorozatú termékeink

A Colorado államokban lévő Boulder városkában tervezett és kézzel összeszerelt, gondos kezek által megmunkált 5-ös sorozat számos teszten igazolta, hogy hihetetlenül megbízható, referencia minőségű eszközökből áll, amelyet elképesztő zeneisége miatt a világ számos tájén magasztalták az egekbe a tesztelők és a készüléktulajdonosok. Filozófiánknak megfelelően, hogy az elavultság konzerválása helyett folyamatosan frissítünk és újítunk, az 5-ös sorozat készülékeit is tervszerűen újítjuk meg, frissítjük azokat a technika és technológia legújabb vívmányaival, a kutatásunk-fejlesztésünk legfrissebb eredményeivel. Az 5-ös sorozat tagjait is egy életre terveztük, a készülékeink sok éven át fogják szolgálni és szereznek feledhetetlen örömöket a zenehallgatás terén.

KX-5 előerősítő

Aligha vitathatóan a legfontosabb szerkezeti elemként az audiofil rendszerében a KX-5 mindazt a teljesítményt és hangzásminőséget, azt a rugalmasságot nyújtja, amit joggal várhat el egy Ayre terméktől.

A legendás KX-R előerősítő nyomdokain haladva az Ayre KX-5 jól kihasználja a Diamond kimenő fokozat nyújtotta dinamika lehetőségét és a hagyományos csillapító tagos hangerő szabályozó rendszerek helyett alkalmazott 46 fokozatú Variable Gain Transimpedance (VGT, változtatható erősítési tényezőjű transzimpedancia) erősítő áramkör nyújtotta előnyöket. Hat programozható bemenetével és a készülékeink sajátosságának tekinthető Equilock erősítő egységgel a KX-5 elbűvölő zeneiségével mindig a zenei történések középpontjába állítja, elképesztő színpadmélységétől és részletező képességétől pedig az álla is leesik majd.

“…A KX-5 erősítőből csak a zene áramlott, lebilincselő hangzásminőséget produkált és a rendszeremben valaha is hallott legcsendesebb erősítőnek bizonyult.”

–Aron Garrecht, SoundStage!

Az Ayre cég termékei

Fedezze fel az Ayre világát és vesszen el a pillanat varázsában…

merüljön el a tökéletesen időzített megszólalású, természetes élethűséggel felcsendülő zene világában.

Az Ayre Acoustics, Inc. 1993 óta tervez és gyárt csúcsminőségű, kínos pontossággal megépített és sokszorosan díjnyertes audió és videó termékeket. Az Ayre céget világszerte az iparág egyik vezető gyártójának tekintik, audió és videó termékeink széles választéka új szabványt teremtett a formatervezés, az innováció, az ipari kivitel és a hangzásteljesítmény terén. Büszkén kínáljuk a zene és a videó tartalmak élvezetére nemesített, végletekig kifinomult eszközeink és készülékeink széles körét.

Az 5-ös sorozatú termékeink

A Colorado államokban lévő Boulder városkában tervezett és kézzel összeszerelt, gondos kezek által megmunkált 5-ös sorozat számos teszten igazolta, hogy hihetetlenül megbízható, referencia minőségű eszközökből áll, amelyet elképesztő zeneisége miatt a világ számos tájén magasztalták az egekbe a tesztelők és a készüléktulajdonosok. Filozófiánknak megfelelően, hogy az elavultság konzerválása helyett folyamatosan frissítünk és újítunk, az 5-ös sorozat készülékeit is tervszerűen újítjuk meg, frissítjük azokat a technika és technológia legújabb vívmányaival, a kutatásunk-fejlesztésünk legfrissebb eredményeivel. Az 5-ös sorozat tagjait is egy életre terveztük, a készülékeink sok éven át fogják szolgálni és szereznek feledhetetlen örömöket a zenehallgatás terén.

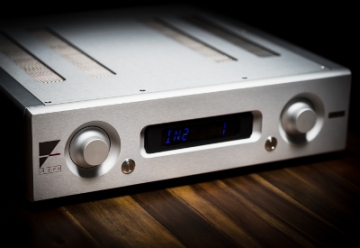

AX-5 Twenty: integrált sztereó erősítő

A csak az Ayre készülékekben megtalálható Double Diamond kimenő fokozattal és az ugyancsak az Ayre saját fejlesztésű EquiLock áramkörrel, valamint egy Shallco tömör ezüst érintkezősoros erősítési tényező szabályozóval felvértezett teljesen diszkrét felépítésű integrált erősítőnk egy dobozos, teljes megoldást kínál a modern, de igényes zenerendszere erősítési feladataira.

Az AX-5 lenyűgöző hangzásminőségének egyik sarokpontja az először a sokszorosan díjnyertes Ayre KX-R előerősítőnél alkalmazott Variable Gain Technology (VGT, változtatható erősítési tényezőjű transzimpedancia technológia) átültetése a teljesítményerősítő fokozatba. Az ultratranszparens FET bemenetválasztó kapcsolókkal kiegészítve tettük teljessé az egydobozos integrált erősítőnket, amely bármely csúcskategóriás audió rendszer központi elemeként tökéletesen megállja a helyét.

“…az AX-5 nem csak a legkifinomultabb hangzású erősítő, amelyet valaha is részem volt meghallgatni, hanem szerintem az egyik legfinomabb hangú készülék, amelyet eddig egyáltalán hallottam.

–Uday Reddy, SoundStage!

Legfőbb jellemzői

• Az Ayre új Diamond kimenő fokozata
• A csak az Ayre készülékekben megtalálható Equilock áramkör
• AyreLock lineáris analóg tápegység
• Nulla visszacsatolásos, teljesen szimmetrikus felépítésű analóg áramkörök.
• Nagysebességű jelátvitelt biztosító áramköri anyagok
• Egyedi fejlesztésű, audió minőségű ellenállások
• (Szabadalmi bejelentés alatt álló) Ayre Conditioner tápáram RFI szűrő
• AyreLink kommunikációs rendszer

Műszaki adatok:

 További információk itt olvashatók.

Az Ayre cég termékei

Fedezze fel az Ayre világát és vesszen el a pillanat varázsában…

merüljön el a tökéletesen időzített megszólalású, természetes élethűséggel felcsendülő zene világában.

Az Ayre Acoustics, Inc. 1993 óta tervez és gyárt csúcsminőségű, kínos pontossággal megépített és sokszorosan díjnyertes audió és videó termékeket. Az Ayre céget világszerte az iparág egyik vezető gyártójának tekintik, audió és videó termékeink széles választéka új szabványt teremtett a formatervezés, az innováció, az ipari kivitel és a hangzásteljesítmény terén. Büszkén kínáljuk a zene és a videó tartalmak élvezetére nemesített, végletekig kifinomult eszközeink és készülékeink széles körét.

Az R sorozatú termékeink

A R sorozatú termékeink kutatási és fejlesztési tevékenységünk csúcskategóriás produktumait fogják egybe. A lehető legtisztább megszólalásra tervezett termékek az elérhető legjobb minőségű alkatrészek felhasználásával születtek a kompromisszumok nélküli zenei élvezetek biztosítására. Az elegáns, igényesen megmunkált készülékháztól kezdve a dobozon belül található hihetetlen technikai megoldásokig az R sorozatú termékeink minden részletükben az Ön örömét és megelégedettségét fogják szolgálni.

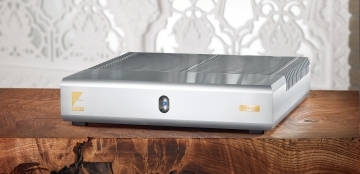

VX-R Twenty : sztereó erősítő

Az Ayre VX-R Twenty sztereó erősítő nagyszerűen egyesíti egyetlen dobozba a világszerte nagy elismertségnek örvendő MR-X Twenty monoblokkok techológiai vívmányait, teljesítőképességét és kifinomultságát. Az áramutak, a jelutak kialakításától és hosszának optimalizálásától kezdve az áramköri elemek elhelyezési pontjának és irányának megválasztásán át a beépítésük módjáig a készülék minden elemében sok felhasználónk által már-már fanatikusnak tűnő megoldást választottunk, hogy minden vonatkozásban az elérhető legmagasabb tökéletességi szintre emeljük ezt a terméket. A saját fejlesztésű AyreLock áramkör felhasználásával megépített, kettős transzformátort tartalmazó tápegység a legnehezebb próbatételnek számító különleges hangsugárzókat is gond nélkül meg tudja hajtani. A csak a mi készülékeinkben megtalálható EquiLock technológia soha nem tapasztalt tisztasággal és felbontásban szólaltatja meg a nulla visszacsatolású,  teljesen szimmetrikus felépítésű áramkörökön áthaladó zenei jeleket. A Double Diamond kettős gyémánt kimeneti fokozat olyan erőt mutat és olyan tökéletesen tartja kézben a készülék működését, amely új utakat nyit a zenehallgatásban.

“Nagyon büszkék vagyunk erre az új Ayre termékre… Amennyiben a világ egyik legkorszerűbb, nagy teljesítményű, meghökkentően jól szóló, szépen megépített sztereó teljesítményerősítőjét keresi, akkor az Ayre új VX-R gépének valahol a kívánságlistája csúcsán kellene állnia!

Legfőbb jellemzői

• Nulla visszacsatolás, teljesen szimmetrikus, diszkrét felépítésű áramkörök
• Ayre Double Diamond kimenő fokozat
• Lineáris analóg AyreLock tápegység
• Az Ayre exkluziv Equilock áramkörei
• Ultra alacsony veszteségű áramköri kártya
• Egyedi fejlesztésű audió minőségű ellenállások
• Egyedi kivitelű polisztirén kondenzátorok
• Ayre Conditioner tápáram RFI szűrő
• AyreLink kommunikációs rendszer

Műszaki adatok:

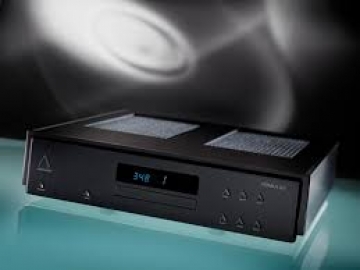

Saturn USB/SPDIF digitális – analóg jelátalakító/CD-játszó

A ROMULUS egy elektroncsöves USB és SPDIF digitális/analóg jelátalakító beépített CD-játszóval. A Romulus a Pandora DAC

szerkezeti elemeit és felépítését használva készült, valójában a DAC kiegészítése egy CD futóművel.

Dedikált és izolált CD futómű

A Romulus központi eleme a Pandora szolgáltatáscsomagja, kiegészítve egy dedikált Vörös könyv szabványnak megfelelő CD

futóművel,amely szintén az alacsony digitális időalappal jellemezhető mester órajel vezérlése alatt áll. A saját Faraday-kalitkájába

zárt, teljesen elszigetelt futómű elektromosan, mechanikusan és mágnesesen teljesen le van valasztva a DAC szerkezeti elemeiről.

A két független transzformátor és három szabályozó egység tovább javítja a lemezmeghajtó mechanika és a DAC tápegységének

elválasztását.

A készülék főbb műszaki adatai

— A Pandora készülék minden jellemzője, kiegészítve az alábbiakkal:

— A CD meghajtó egy külön az audió készülékekhez kifejlesztett TEAC mechanika, csak a Red Book vörös könyv szabványnak

   megfelelő képességekkel.

— Két transzformátorral szerelt tápegység, amely csak a meghajtó tápellátásáról gondoskodik.

— A CD mechanika órajelét egy, a DAC áramkörbe épített csúcsminőségű kristály oszcillátor szolgáltatja, a lehető legkisebb

   digitális időalapú jelalak torzulással.

— A készülék tömege: 40 font.

— Fekete és ezüst előlappal rendelhető.

— Méretei: 18” széles x 4 3/8” magas x 18” mély.

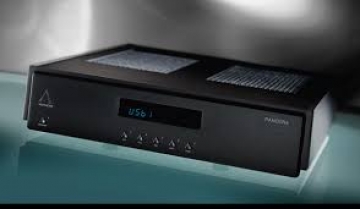

Saturn USB/SPDIF digitális – analóg jelátalakító

A PANDORA egy elektroncsöves USB és SPDIF digitális/analóg jelátalakító. A Saturn-sorozat legújabb tagjaként a Pandora már-

is ismertté vált a kiváló teljesítőképességéről, a gyártási minőségéről és a kezelőfelületéről. A csúcsminőségű szerelési technikák

többek között teljesen alumínium dobozt, rozsdamentes acél Faraday-kalitkát jelentenek a digitális egység teljes elszigeteléséhez,

rozsdamentes acél házba épített több hálózati transzformátor gondoskodik a készülék tápellátásáról és a készülék működését több-

fokozatú szabályozó egység szabályozza. Ezek az egységek, alkatrészek és technikai megoldások az összes egyéb digitális esz-

köznek feladják a leckét. A jelátalakító tökéletesen illeszkedik a Janus és Calypso előerősítőkből és az Atlas teljesítményerősítők-

ből épített rendszerekbe.

Ultra alacsony digitális időalap torzulás (jitter) az USB és az SPDIF bemenetre kapcsolt jelek feldolgozásánál

A Pandora elektronocsövekkel megépített digitális/analóg jelátalakító egység USB és SPDIF bemenetekkel. Az USB aszinkron

üzemmódban dolgozza fel a jeleket, közvetlenül a DAC egység mellé telepített rendkívül alacsony digitális időalap torzulást biztosító

rögzített frekvenciás kristály órajel generátorrral. A készülék a felhasználó által beállíthatóan 1. osztályú audió üzemmódban leg-

feljebb 96 kHz-es / 24 bites, míg 2-es osztályban akár 192 kHz-es / 24 bites digitális jeleket tud fogadni és feldolgozni. Az SPDIF/

AES bemeneteknél egyedi technológiát alkalmazunk, amely az aszinkron USB bemenetnél mérhető értékekkel csaknem azono-

san alacsony digitális időalap torzulási értékeket (jittert) produkál. Ez a bemenet legfeljebb 192 kHz-es / 24 bites jeleket tud fo-

gadni.

Elektroncsöves analóg fokozatok

A Pandora is az Aesthetix csúcsminőségű analóg fokozatainak hírnevét öregbíti: Közvetlenül a DAC egység által táplált áram-

generátoros differenciális elektroncsöves (12AX7) erősítővel építettük meg. A differenciális erősítők egyedi jellemzője, hogy

hatékonyan vetik el a „közös módusú” jeleket, ami különösen előnyös tulajdonság a digitális audió termékek világában, ahol a

nagysebességű órák és az egyéb digitális zajforrások hamar leronthatják a kifinomult analóg áramkörök hangzásminőségét. Az

első differenciális erősítőn áthaladva az audió jelet a 6DJ8 elektroncsövekkel megépített második differenciális erősítőt jelentő

kimenő fokozatra kapcsoljuk. A Pandora és a Romulus készülékekben egyaránt Rel-Cap polipropilén csatoló kondenzátorokat

és Roederstein vékony fémréteg ellenállásokat használunk.

Nagyfelbontású hangerő szabályozó egység

A Pandora és a Romulus készülékek egyaránt az opcionális nagyfelbontású reléalapú hangerő szabályzó egységgel javíthatóak

fel, amelynek révén közvetlenül meg tudják hajtani a teljesítményerősítőket, ami számos rendszernél jelent előnyt. Ez a speciális

hangerő szabályozó kompromisszummentes csúcsteljesítményt nyújtva részben a digitális tartományban (apró, 1 dB-es lépések-

ben ), részben pedig az analóg tartományban (nagyobb, 6 dB-es lépésekben szabályozva) működik

PANDORA

A DAC műszaki adatai röviden – Pandora és Romulus

— Kártya alapú DAC három digitális bemeneti fészekkel.

— AES/EBU, RCXA koaxiális, Toslink szabványos digitális bemeneti aljzatok az 1-es digitális bemeneti fészekben.

— Az AES/EBU és az RCA koaxiális SPDIF bemenetek 192 kHz-es/24 bites jeleket tudnak fogadni.

— A digitális részegység az alábbi mintavételi frekvenciákat tudja kezelni: 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz,

   192 kHz, mindegyik 24 bites felbontással.

— USB szabvány a 2-es digitális bemeneti fészekben.

— Az USB aljzat 1-es osztályú (96 kHz.-es, 24 bites) és 2-es osztályú (192 kHz-es, 24 bites) digitális audió jeleket tud fogadni.

— Opcionális második USB bemenet.

— Aszinkron adatátviteli mód az USB bemeneten, a Golden Rankin / Wavelength Technologies licence alapján.

— DSP alapú digitális egység Motorola DSP56362 integrált áramkörrel a digitális szűrőkhöz.

— A DAC egység lelke a Burr-Brown PCM1792A integrált áramköri lapka.

— Az analóg egységet differenciális elrendezésbe kapcsolt négy elektroncsőből építettük (2 x 12AX7, 2 x 6DJ8/6922).

— Nulla visszacsatolású analóg áramkörök.

— Szimmetrikus (XLR) és aszimmetrikus (RCA) kimenetek.

— Opcionális hangerő szabályozó, segítségével a DAC közvetlenül meg tudja hajtani a teljesítményerősítőt. Relé alapú kapcsolt

   ellenállástömbös analóg/digitális áramkörök.

— Mindegyik funkciója távvezérelhető.

— Többszörös rozsdamentes acél Faraday-kalitkaként működő készülékház árnyékolja a kiritkus digitális, analóg és tápegység

   részegységeket egymástól.

— Három transzformátor, egy a kritikus fontosságú digitális, egy az analóg áramkörökhöz és egy pedig a vezérlési funkciókhoz.

— Teljesen alumíniumból készült külső készülékház.

— RS232C vezérlés.

— 12 voltos kapcsoló kimenetek.

— A készülék tömege: 35 font.

— Fekete és ezüst előlappal kapható.

— Méretei: 18” széles x 4 3/8” magas x 18” mély.

— További részleteket a www.aesthetix.net címen találhat.

„…élénk dinamika kontrasztok…magával ragadó hangzás…kivételesen jó elemző képesség…a fekete lemezekére emlékeztető hangzás…”

Sam Ho, Hifi Review Hong Kong, 2012. január.

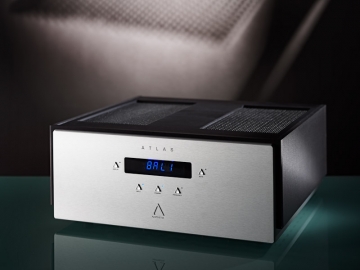

Az ATLAS erősítők elméletileg bármilyen csúcsminőségű hangsugárzót meg tudnak szólaltatni. Az innovatív hibrid felépítésű készülékekben bipoláris kimenő fokozatot, bipoláris meghajtó fokozatokat és elektroncsöves bemeneti erősítő fokozatokat találunk. Ezek az erősítők az egyedüli hibrid és nulla visszacsatolású készülékek a piacon. Felépítésüknek és kivitelüknek köszönhetően megőrzik a zenei harmóniák integritását, a zene levegősségét, terét és koherenciáját. Az Atlas választhatóan teljes sávú vagy felül vágó szűrőkkel szűrt bemenetekkel szállítható. Ez az egyedi, beépített szűrő ideális megoldást jelenthet az aktív mélynyomó részleggel ellátott hangsugárzók esetében, mint amilyen például a Vandersteen család, vagy az aktív mélynyomóval kiegészített audió, illetve házimozi rendszereknél. A Saturn sorozat jellemzője az egyedi, csupa alumíniumból készült készülékház és az igen gondosan kialakított tápegység. Az Atlas 100 hangpontot kapott a (német) Stereo magazin tesztjén, a Stereophile A osztályú ajánlott terméke, de a TAS aranyfül elismerését is megkapta.

A készülék legfőbb jellemzői

• Nulla visszacsatolás, teljesen differenciális, hídba köthető komplementer kivitel a nyílt hangzás érdekében.
• Csöves erősítő fokozat, csatornánként 1 6SN7 csővel, tökéletes harmonikus pontosságot és hiteles színpadképet biztosít. Ez az erősítő fokozat gondoskodik a teljes erősítőben a feszültségszint erősítésről.
• Sztereó erősítő: csatornánként 200 watt teljesítményt ad le 8 ohmon.
• Mono erősítő: Csatornánként 300 watt teljesítmény 8 ohmon, csatornánként 550 watt 4 ohmos terhelésen.
• Az erősítőbe 6 dB/oktáv meredekségű felülvágó szűrőt építettünk, amely 16 fokozatban mintegy 10 Hz-es lépésekben 40 Hz és 200 Hz közötti vágási ponttal használ-ható.
• Aszimmetrikus (RCA) és szimmetrikus (XLR) bemenetek.
• A közvetlen bemenetre kapcsolt jel a lehető legtisztább hangzás érdekében elkerüli a keresztváltókat és kapcsolókat.
• A síntechnológia csökkenti a tápellátás impedanciáját a kimenő egységek között, így gyorsabban tud nagy áramot adni a tápegység.
• A tápegységben két transzformátort és három fojtótekercset használunk. Az erősáramú egység külön transzformátorral és fojtótekercs bemenettel működik. Az elektroncsöves B+ tápegység bemenete fojtótekerccsel csillapított és diszkrét szabályozással van ellátva. Eredményeként példátlanul tiszta hangzást és megfogottságot kapunk.
• Az erősítőn szabadalmaztatott Cardas hangsugárzó csatlakozó aljzatokat használunk.
• A transzformátorok rozsdamentes acél háza megakadályozza, hogy a tápegységben keletkező mágneses mezők károsan befolyásolják az érzékeny audió áramkörök működését, így a zene legapróbb részletei sem vesznek el.
• Az egyedi rendszerekbe való építését segíti elő az RS232 aljzat és a kapcsoló kimenet.
• Fekete vagy ezüst előlappal kapható.
• A készülék méretei 18” széles x 8” magas x 19” mély
• Szállítási tömege: 70 font
• További információt a www.aesthetix.net oldalon talál

Az ATLAS STEREO három változatban kapható: normál, Signature és Eclipse kivitelben. A Signature változatban is ugyanazokat az áramköröket használjuk, mint a normál változatban, de azokat a lehető legjobb alkatrészekből építjük meg. A normál változatban is igen jó minőségű alkatrészeket, többek között Rel kondenzátorokat használunk az egyes fokozatok közötti elcsatoláshoz. Ugyanakkor a Signature változatba Peter Moncrief legalább 10-szer ennyibe kerülő Stealth kondenzátorait építjük. Ezek részletgazdagabb és több információt feltáró hangzást biztosítanak, miközben megtartják a készülékeink sok elismerést szerzett hangzásegyensúlyát. Megkettőztük az erősáramú kimeneti fokozat tápegység kapacitív értékét, ezzel mélyebbre megy a rendszer és testesebbé válnak a mélyhangok. A hangsugárzó csatlakozó aljzatok kábelezéséhez egyedi kivitelű, 14 AWG keresztmetszetű audiofil kábelt használunk, amely tovább javítja a készülék felbontását. Másik kritikus fontosságú finomítás a készülékben lévő összes emitter ellenállás lecserélése alacsony induktanciával jellemezhető fémfólia ellenállásra.

Az ATLAS MONO csak a Signature változatban kapható, a fentebb leírt jellemzőkkel. A mono változatokban a teljes tápegység egyetlen csatornát szolgál csak ki, ezzel még tovább javítva a készülék térleképezését, testét és dimenzionalitását.
