Újszerű, az erősítő szimmetrikus bemenetére/kimenetére csatlakoztatható hibrid passzív hangerő szabályozó.

Még életszerűbbé teszi a zenét és hitelesen tolmácsolja az előadó művészek zene iránti szenvedélyét.

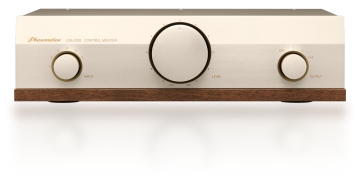

Control Meister CM-2200

<A termék rövid leírása és a tervezési koncepciónk>

Néhány évvel ezelőtt hoztuk forgalomba az akkori legkifinomultabb hibrid hangerő szabályozó készülékünket (Control Meister C-2000 néven), amely nem tartalmazott aktív áramköröket és sok vonatkozásban eltért az előző előerősítőkben alkalmazott megoldásoktól.

Ideális hangerő szabályozó áramkört fejlesztettünk ki egy azóta szabadalmaztatott, az audió lejátszás egyik leglé-nyegesebb elemét meghatározó újszerű megoldás alapján. Később egy innovatív hangerő szabályozó transz-formátort hoztunk létre, amely kompatibilis az erősítők szimmetrikus be- és kimeneteivel és még precízebb, még részletgazdagabb és sokkal kifinomultabb audió lejátszást tesz lehetővé, mint bármely korábbi megoldás.

Ezt a hangerő transzformátort továbbfejlesztve alakítottuk ki a Control Master CM-2000-es passzív hangerő szabályozó készülékünket, amely a világ mindezidáig egyetlen +6 dB-es erősítési funkcióval rendelkező passzív hangerő szabályzója, amely bármilyen rendszerben jól használható, a modern alacsony hatásfokú, kevésbé érzékeny hangsugárzóin alacsony erősítési tényezőjű erősítőkkel történő zenehallgatás hangerejének szabá-lyozását is beleértve. A CM-2200 a világ egyetlen +6 dB-es erősítést lehetővé tévő passzív hangerőszabályzója.

<A termék legfőbb jellemzői>

A CM-2200 új funkciói

1.    Erősítési tényező (0/+6 dB) váltókapcsoló

A CM-2000-es készülékhez fejlesztett szimmetrikus hangerőszabályzó transzformátor tekercselési eljárását továbbfejlesztve értük el a +6 dB-es erősítési tényezőt, azt a tényt is figyelembe véve, hogy egy transzformátorról van szó. Ebben a modellben egy erősítési tényezőt (0/+6 dB) beállító kapcsolót is találunk a készülék hátlapján, amivel kiválasztható a hangerő szabályozó erősítési tényezője (0 = 0 dB és +70 dB között), vagy +6 dB (+6 és +64 dB között). Ennek megfelelően alakítottuk ki a transzformátor tekercselési technológiáját, hogy a kiválasztott erősítési tényezőtől független széles sávú frekvencia átvitelt és stabil impedancia lefutást biztosítsunk, így a CM-2200 bármilyen erősítési tényező mellett kristálytiszta hangot, tökéletes térleképezést garantál.

A CM-2000 termékből átvett főbb megoldások

1.    Új fejlesztésű csévetest és tekercselési anyagok és technológia

Felülvizsgáltuk a korábban használt 0,2 mm vastag permalloy csévetest anyagot és helyette „különlegesen vékony (0,1 mm vastag) szuperötvözetet” fejlesztettünk ki. A korábban használt nagy tisztaságú rézhuzal helyett az új tekercsekhez PC Triple C poliuretán vezetékeket rendeltünk, amelyeket elsősorban a hangtechnikában használ-nak. A nagyalakú vasmag használatával a teljes frekvenciatartományban mérve kivételesen jó eredményeket értünk el a jelátvitel linearitása és felbontása, a magashang átvitel terén és az új termék térleképezése is kivéte-lesen jónak bizonyult.

2.    Optimális, szimmetrikus tekercselési technológia kifejlesztése

Felülvizsgáltuk a korábbi modellnél alkalmazott tekercselési technológiánkat is és egy olyan új megoldást fejlesz-tettünk ki a szimmetrikus felépítés érdekében, ahol két-két hangerő szabályozó tekercset használunk a szim-metrikus csatlakozó aljzat meleg és hideg pontja előtt, egy transzformátortestben egyesítve. Mivel itt két további csillapító tekerccsel van dolgunk, arra is lehetőséget kaptunk, hogy a transzformátoron belül alakítsunk ki egy-egy kivezetést (a hidegponti oldalon) az aszimmetrikus jelbemenethez, amit a kimeneti oldalon tökéletesen szimmetri-záltunk. A megoldással egyben egy igen magas közös módusú csillapítási arányt (CMRR) értünk el a szimmet-rizálást biztosító két tekercs használatával.

3.    Megszüntettük a külső forrásból érkező jelek miatti búgást és a nemkívánatos rezgéseket

A kívülről érkező jelek okozta búgás, gerjedés kivédése érdekében a készülék házát 2 mm vastag, rézzel bevont acéllemezből készítettük, a készülék fedele gerjedésgátló egyedi bevonatot kapott. A transzformátor közeli térben dupla rétegben hordtuk fel a mágnesesen árnyékoló bevonatot.

A hangerő szabályozó egységbe épített transzformátor magas csillapítási értékű gumilábakon nyugszik a készü-lékházon belül, így nem tudja átadni a transzformátoron belül keletkező rezgéseket a háznak. A készülék előlapja 20 mm vastag szálcsiszolt alumínium lemez, megegyezően a CS-1000 típusú előerősítő előlapjával. A külső ház fémlemeze alatt egy dió talplemez van, a két anyag szerencsés kombinálásával hatékonyan sikerült csökken-tenünk a nemkívánatos rezgéseket, eredményeként pedig érezhetően javult a hang jel/zaj aránya.

4.    Minőségi anyagokat használunk a gyártáshoz

A készüléken Furutech gyártmányú, ródium bevonatos csatlakozó kimeneti és bemeneti aljzatokat használunk, amelyek világszerte a kiváló anyagminőségük és a kiváló hangzásuk okán váltak igen népszerűvé.

A készülék lábai TAOC magas széntartalmú öntöttvasból készültek, használatukkal érezhetően javult a hang finomfelbontása.

<A készülék (ideiglenes) műszaki adatai>

Amit a Glanz márkáról tudnia kel

Masataka Hamada úr, aki annak idején a GLANZ termékeket fejlesztette a Mitachi Acoustics cégnél, most a saját új cégénél, a Hamada Electric vállalkozásanál keltette újra életre a GLANZ márkát.

Az egy nosztalgikus hangkar újraélesztéséhez kapcsolódó tervezési filozófia

Korábban a Mitachi Onkyo fejlesztési részlegénél dolgoztam, hosszú éveken át javítottam, szervizeltem az Ortofon SPU hangszedő családját (főleg a korábbi modelleket). Ez alatt az időszak alatt számos zenebaráttal találkoztam, akik sokat meséltek a csalódottságukról és hosszasan beszélgettünk arról, hogy milyennek kellene lennie az ideális hangkarnak, megvitatva a világszerte árusított ezernyi hangkarféleség előnyeit és hibáit. Számos érdekes javaslatot, ötletet is kaptam tőlük. Ezen fellelkesedve terveztem meg a GLANZ hangkart és vittem gyártásba, azzal a határozott céllal, hogy segítségével a zene hangja csendüljön fel.

A célom és az álmom az volt, hogy az eredeti, tiszta hangot halljuk. A cégünk termékei ezt a célt szolgálják, mégpedig a lehető legmagasabb szinten. Az eredeti tiszta hangzás elérése a célunk! Sajnos, a jelenleg forgalomban lévő elektronikai eszközök hangja igencsak eltávolodott az eredeti tiszta hangzástól, de amikor ennek a véleményemnek merek hangot adni, sokan vélnek excentrikusnak, kukacoskodónak, különcnek. Már csak ezért is keresem az olyan emberek társaságát, akik akárcsak egy kicsit is, de egyetértenek a nézeteimmel és a meglátásaimmal.

A GLANZ.  Glanz márkanév alatt sok éven át készültek csúcsminőségű hangkarok és hangszedők, amelyek sok-sok éven át szereztek felejthetetlen örömöt az audió szerelmeseinek. Az egyedülállóan magas színvonalon megtervezett és elkészített hangkarok minden vonatkozásban figyelembe veszik a gyártásukhoz használt anyagok tulajdonságait, ami a kifinomult mérnöki tudás, a precíz gépi megmunkálás és a gondos kézi munka mellett az egyik záloga annak, hogy segítségével közelebb kerüljünk az eredeti tiszta hangzáshoz.

A GLANZ, hangkorakat igen szigorú szabályok szerint tervezzük és gyártjuk, ennek eredményeként kerültek a termékeink az élvonalba, segítségükkel igazi audió élményekhez juthatnak a felhasználóik. Most elmeséljük a legendás márka újjáéledésének történetét.

A Glanz kétségtelenül a világ egyik legprecízebb hangkarjainak a gyártóműhelye. Egy Glanz hangkart birtokolni annyit jelent, mint hogy egy teljesítményében és szerkezetében csaknem tökéletes termék birtokába jutott.

A Glanz 60 évnél is hosszabb tapasztalattal rendelkezik a nagypontosságú termékgyártás területén. A cég Shizuokában, Japánban lévő gyártóműhelye talán a világ jegjobban felszerelt és a legprecízebb gyártóeszközökkel rendelkező precíziós hangkar manufaktúrája. Életreszóló befektetés egy Glanz hangkar megvásárlása. Más hangkarokat egyiket a másik után vehet, de Glanz hangkarból elég egy az egész életére. Ahogy a cégvezetőnk nagyanyja mondta: „A minőség valójában olcsó”, ami alatt az értette, hogy kiváló minőségű termékből csak egyszer kell egyet vásárolnia, élete végéig ki fogja szolgálni. Nem a véletlen műve, hogy forgalmazóink és a termékeink vásárlói boldogan osztják a nézeteinket.

Glanz – A világ legjobb hangkarja?  Mi úgy hisszük!

Hangkarok

A Glanz kétségtelenül a világ egyik legprecízebb hangkarjainak a gyártóműhelye. Egy Glanz hangkart birtokolni annyit jelent, mint hogy egy teljesítményében és szerkezetében csaknem tökéletes termék birtokába jutott.

Glanz – A világ legjobb hangkarja?  Mi úgy hisszük!

MH-9B, 10B: A B hangkarcsalád

Ez a belépő szint a legendás hangkarok világába, vállalható áron ad ízelítőt a Glanz hangkarok teremtette varázslatos hangzásvilágból. Az európai és amerikai lemezjátszókhoz 9”-os változatban készül, de a japán szuper lemezjátszó futóművekhez 10”-es változatban is gyártjuk.

•                 A hangkar cső és (a hangzásminőséget lényegesen befolyásoló) függőleges tengely szerkezeti elemei rozsdamentes acélból készülnek.

•                 A fő vezetőcső betét a rozsdamentes acélhoz közelálló tulajdonságú, stabil krómbevonatú sárgaréz.

•                 A forgáspont stabil alátámasztásáról masszív radiális csapágyazás gondoskodik.

•                 Az antiscating szerkezetet ABS gyantával szigeteltük, ez jelentősen csökkenti a visszhang jellegű torzításokat.

Műszaki adatai:

(*1) : Az ellensúly tengelyvégtől a hangszedő tartó papucs csatlakozójáig.

(*2) : A hangkartalp középpontjától a tűhegyig.

(*3) : A hangkartalp középpontjától a lemeztányér középpontjáig.

(*4) : A tartóváz felső felületétől a hangkarcső vízszintes magasságáig.

Műszaki adatai:

(*1) : Az ellensúly tengelyvégétől a hangszedő tartó papucs csatlakozójáig.

(*2) : A hangkartalp középpontjától a tűhegyig.

(*3) : A hangkartalp középpontjától a lemeztányér középpontjáig)

(*4) : A váz felületétől a hangkarcső vízszintes magasságáig

MH-94S, 104S: Az S hangkar sorozat

Ez az az első osztályú hangkarcsalád, amelyről a jeles angol szakírók azt állították, hogy "a legjobb hangkar, amelyet valaha is hallottunk". Nem fér kétség ahhoz, hogy precizitásban és hangzás-minőségben minden bizonnyal felette áll az általunk korábban gyártott ipari szabványú hangkaroknak. Az európai és az USA piacra 9”-es, a japán szuper futóművekhez 10”-es változatban gyártjuk, de egyedi megrendelésre a világ legjobb futóműveihez 12”-es változatban is elkészítjük.

•                 A visszaverődések teljes kiküszöbölésére nem használunk rugót az antiscating szerelvény beállító szerkezetében. (A rugók visszhangot keltenek).

•                 A visszhang veszélyének elkerülése érdekében a hangkarcsövön belül és az egyéb szerkezeti elemekben is igen hatásos rezgésgátló/rezgést elnyelő anyagokat és eljárásokat használunk.

•                 Az egyes szerkezeti elemeket nemcsak egy-egy ponton, hanem a teljes csatlakozó felületükön egyesítjük. A hangzásminőség szempontjából meghatározó négy forgáspontot nagycsapágyak támasztják alá. Ezek közül a talpcsapágy a függőleges tengely irányában igen nagy méretpontosságú nyomócsapágy, olyan merevítő szerkezeti felépítéssel, amely a nehéz hangkarok akadálymentes, nagy pontosságú szabad mozgását is lehetővé teszi.

•                 A hangszedő tartó papucs és a csatlakozófelület egyetlen darabból készült, mentes mindenféle nemkívánatos rezonanciától, kristálytiszta, szabadon szárnyaló hangzást tesz lehetővé.

•                 Az ellensúly területén is több rétegű rezgéscsillapítást, rezgéselnyelést alkalmazunk, ezzel tovább javítottuk a hangzást, csökkentettük a hang esetleges elszíneződésének a veszélyét.

Műszaki adatai:

(*1) : Az ellensúly tengelyvégtől a hangszedő tartó papucs csatlakozójáig.

(*2) : A hangkartalp középpontjától a tűhegyig.

(*3) : A hangkartalp középpontjától a lemeztányér középpontjáig.

(*4) : A tartóváz felső felületétől a hangkarcső vízszintes magasságáig.

(*5) : A méreteket úgy adtuk meg, hogy az ellensúlyt 10 mm-rel eltoltuk lefele a tömegtengelyhez képest.

Az MH-124S Prémium hangkar

A „korona gyöngyszeme” A termékválasztékunk legmagasabb minőségű csúcsterméke, a szakértői vélemények szerint a leghitelesebben tolmácsolja a barázdákba préselt zenét.

Csak 12"-es változatban kapható!

•                 A tökéletességre való törekedés jegyében számos olyan módosítást, finomítást végeztünk ezen a terméken, amely messze túlmutat az S-modellnél alkamazott megoldásoknál, például:

•                 Mintegy 30 szerkezeti elemét DLC (Diamond-Like Carbon, gyémánt jellegű szén) bevonattal láttuk el, ami érezhetően finomította a hangzásminőséget.

•                 A szénszálerősítésű acél hangkarcső igen hatékony rezgéscsillapítást biztosít.

•                 A hangkarcsőben igen alacsony ellenállást jelentő vékony ezüstbevonatú vezetéket használunk, selyem köpenybe burkolva, emellett hatékony rezgéscsillapítást nyújtó anyagokkal gondoskodtunk a tökéletes mechanikus elcsatolásról.

•                 Az ellensúly körül négyféle anyaggal biztosítjuk a hatékony rezgéscsillapítást, ami a hangkar egészére is kihat.

Műszaki adatai

(*1) : Az ellensúly tengelyvégtől a hangszedő tartó papucs csatlakozójáig.

(*2) : A hangkartalp középpontjától a tűhegyig.

(*3) : A hangkartalp középpontjától a lemeztányér középpontjáig.

(*4) : A tartóváz felső felületétől a hangkarcső vízszintes magasságáig.

A hangkarjaink műszaki alapjai

A THE GLANZ esetében a legnagyobb kihívás, hogy legyőzzük a mechanikus rezgéseket

A főbb szerkezeti tulajdonságok:

•                 A felhalmozott fedettség és a maszatolás kiküszöbölésével sokkal közelebb kerültünk a tiszta eredeti hangzáshoz.

•                 A nehezen, csak sok fáradsággal megmunkálható rozsdamentes acél használatával súlyt és tekintélyt kapott a THE GLANZ, emellett a hangzásminőség is sokat javult.

•                 Sikeresen csökkentettük a kiegészítő szerkezeti elemek (a segédeszközök és az azokkal együtt működő egyéb elemek) által keltett nemkívánatos apró zajokat és a nyomócsapágy alkalmazásával a lehetetlenség határáig növeltük a statikusan kiegyensúlyozott kar érzékenységét.

A mechanikus rezgések hiánya miatt keletkezett harmonikus torzítás kiküszöbölése

Az analóg lemezeken a lemezfelületbe vésett barázdákat találunk. A barázdafal felületének görbülete által kódolt jel hiteles megszólaltatásának egyik legfontosabb tényezője a hangszedővel szervesen egybeépített, kellően merev és nagy tömegű hangkar. Általában véve a tűszárban keletkező mechanikus rezgés nem alakítható át elektromos jellé, a rezgés a hangkarban marad, ami hangminőségveszteséget jelent. Ez torzuláshoz vezet, harmonikus felhangokat ad a barázdából kiolvasott jelhez (torzul a hang), felfele tolódik el a hangszín, soványabbá válnak a mélyek és természetellenes tónust kap a hangzás. Éppen ezért a THE GLANZ ennek a problémakörnek a megoldására összpontosította az erejét és a sok év alatt szerzett tudásával és tapasztalatával megoldást is talált rá.

A sok éves kutatómunkával megszerzett tudásunkat hasznosítva tökéletesítettük a rezgések átadásának módját.

Ügyes kezű mérnökeink és nagy szaktudású mestereink a THE GLANZ hangkar és hangszedő együttesnél megoldást találtak a hangszedő és a hangkar tökéletes mechanikus egyesítésére. A THE GLANZ gyártási előírásai igen szigorú redelkezéseket tatalmaznak a gyártás minden munkafázisára, különös figyelmet fordítunk a nehézségi erő és a nyomaték forgáspontjának pontos meghatározására és arra a pontra, amelyen keresztül a rezonancia továbbterjed. Ennek megfelelően tudjuk kiválasztani a megfelelő és tökéletesen együttműködő csillapító anyagokat és megoldásokat, valamint a hangkar anyagául szolgáló rozsdamentes acél anyagösszetételét, ügyelünk a megmunkálás pontosságára és az esztergálási, marási műveletek precizitására.

Azt mondanunk sem kell, hogy minden egyes darab gondos kézi munkával készül a lehető legnagyobb méretpontossággal, a termékeinket művészi gonddal, műtárgyként készítjük el.

Minden elkészült hangkart meghallgatási próbának vetjük alá, minden műfajban jól ismert lemezek meghallgatásával és a fülünkre hallgatva végezzük el az esetleg szükséges finombeállításokat.

Tiszta hangot állítunk elő, megdöbbentő csenddel

A rendkívüli precizitással megmunkált THE GLANZ termék mentes minden felesleges sallangtól és extravaganciától, az egyszerűség és a szépség szimbólumaként tekintünk rá. Az egyetlen dísz a rendszerben talán a kifinomult műgonddal megtervezett karemelő szerkezetünk. Akit azonban zavar ez a „cicoma”, a hangkaremelő nélkül is használhatja a hangkart, meg még néhány más tartozékot is elhagyhat és a lehető legkevesebb szerkezeti elemmel élvezheti az abszolút tiszta hangzást. A hangkarhoz akár különösen nehéz Ortofon hangszedőt, vagy ultrakönnyű csúcsminőségű egyedi hangszedőt egyaránt használhat.

THE GLANZ olyan tökéletes, mint egy művészi alkotás.

Lágy, művészi gonddal kivitelezett görbület, tökéletesen kiegyensúlyozott méret és tömeg és a legfinomabb minőségű rozsdamentes acél fénye libabőrössé teszi a szemlélődőt. Végülis (és ez nem túlzás) ez a hangkar a természetes tiszta hangzás megteremtése érdekében folytatott sokéves kutatásunk és munkánk eredményeként született. Amikor kézbe veszi és meghallgatja, le fog döbbenni a szerkezet hangzásától, inenntől aligha mondhatjuk a hangkarunkra, hogy az csak egy „tartozék”.

A hagyományos már történelmi név alatt a korunk igényeinek megfelelő tartalommal töltve a THE GLANZ újra a középpontba került és büszkén viseli az új koronáját!

A tervezési koncepció

Amennyiben nincs megfelelően rögzítve a hangszedő tű forgásközéppontja, a rugó beremegése jelveszteséget eredményez, amint az a lejjebb látható ábrán is látszik: nem tökéletes az audió jelkimenet és a jelveszteség okán szegényessé válik a hangzás, a fülünnkel pedig a lejátszás alatt ezt torz jelként (harmonikus torzítás) érzékeljük.

A kimeneten keletkező elektromos jel = a tű mozgásának amplitúdója mínusz a hangszedő testének nemkívánatos beremegése.

A jelveszteség a karon keresztül a teljes szerkezetet beremegteti, ez a torzult jel visszakerül a hangszedőre, ami öngerjesztő folyamatként újabb torzulást eredményez. Éppen ezért elsőrangú fontosságú, hogy megakadályozzuk ezt a folyamatot a karban.

Igen fontos a kar gyártásához használt anyag fajtája és minősége is, a puha, könnyen görbülő, deformálódó anyagból készült kar újabb jelveszteséget okoz. Az is fontos, hogy csak olyan anyagokat használjunk, amelyek a nagyfrekvenciás jeleket is kezelni tudják. Egy nagyon egyszerű hasonlattal az alábbiak szerint tudjuk szemlélteni az anyagválasztás logikáját: A fanyelű kalapáccsal dolgozva alig valamit érez a kalapácsfej beremegéseiből, ahogy szöget üt vele be. A vasnyelű, tiszta fém kalapács esetében viszont közvetlenül a kezére vezeti át a kalapácsnyél a kalapácsfej keltette rezgéseket.

Fontos az is, hogy olyan anyagból és olyan kivitelben készüljön a hangkar, amely megfelelő kötésszilárdsággal rögzíthető a talphoz, a lemezjátszó vázához és amely biztosan meg is tartja azt. (Talán még emlékszenek rá, volt egy olyan szerkezet korábban, amely acélrugókat használt a hangkar rögzítéséhez. Az viszont fizikai törvényszerűség, hogy a hangszedőben keletkezett rezgés gerjeszti a szerkezet mozgását, a rugó ennek megfelelően rezonálni kezd és az így keletkezett eltorzult hangjel visszakerül a hangszedőbe). Egy egyszerű visszhangkép lesz az eredmény, ha elfeledkezik erről a fizikai törvényszerűségről.

 Amennyiben megvizsgáljuk a hangkar mechanikus impedancia hurkát, látni fogjuk, hogy több helyen is keletkezhet rezgés és az a teljes szerkezeten áthalad. Vegyük az alábbi példát: a nappali valójában nem sokban különbözik a fürdőszobától, itt is a falakról, a határolófelületekről visszaverődő hangokat érzékeljük és bizony az eredeti jelhez képest torz alakban éri el az a fülünket. Azt már tudjuk, hogy létezik a torzulás, éppen ezért fontos, hogy olyan szerkezetet hozzunk létre, amely a jel felerősödésének gátlása nélkül csillapítja a rezgéseket. Lágy anyagból készült szerkezet esetén ugyan az anyag hatékonyan nyeli el a torzult hangokat, de ugyanakkor erősen csillapítja a jelszintemelkedés mértékét.

Mi tagadás, a legtöbbször úgy hallgatunk lemezeket, hogy fogalmunk sincs ezekről a történésekről. Képzelje el azt a hangzásélményt, amiben része lehet, ha olyan szerkezeten hallgatja a zenét, amely kiküszöböli ezeket a torzulásokat és azok forrásait, helyette az eredeti tisza hangzást fogja hallani. Éppen ezért javasoljuk, hogy keresse fel a viszonteladónkat és hallgassa meg, mit értünk mi a tisza hangzás reprodukálása alatt! Szívet melengető érzésben lesz része!

Amennyiben a készüléket megvásárolva nem érzi azt a mértékű javulást, amit a bemutató teremben hallott, viszgálja át a rendszere egyéb alkotóelemeit! Gondos elemzéssel és a tapasztalt hibák kiküszöbölésével aprólékos munkával garantált lesz a siker!

A B Series tervezési alapelvei

Ez az MH-9B / 10B modellekre vonatkozik

„A legegyszerűbb a legjobb” vezéréőelvet szem előtt tarva dolgoztunk azon, hogy a nemkívánatos rezgéseket a lehető legnagyobb mértékben kiküszöbölő megoldást találjunk annak érdekében, hogy megszüntessük a torz hangzás forrását.

A hangkar legfontosabb kiegészítő szerkezeti elemeit, vagyis a hangkar támasztóbakot / a hangkar emelőt / az antiscating szerkezetet lágy műanyagból (ABS) készítettük, hogy érezhetően csökkenthessük a nemkívánatos rezgéseket.

A hangkar cső kemény, merev rozsdamentes acélból készült, mivel mint tudjuk, ez a szerkezeti elem meghatározó mértékben befolyásolja a hangminőséget. Eredményeként érezhetően javult a hangminőség, krisztálytiszta hangzás lett az eredmény.

Amennyiben gyenge szerkezet a hangzásminőség szempontjából meghatározó fontosságú alátámasztás, akkor a keltett rezgések hatására inogni, visszhangozni kezd a hangkar és ezzel közvetlenül negatív irányban befolyásolja, vagyis rontja a hangminőséget. Ebben a készülékben a négy nagy csapágy biztos alapokon nyugszik, ami meggátolja a rezonanciát és a remegést, így biztonságosan és torzításmentesen tapogathatja le a hangszedő a hangkar barázdafalait.

Az egyes szerkezeti elemek találkozási pontjait úgy terveztük meg és alakítottuk ki, hogy pontosan megmunkált felületen, szorosan érintkezzenek, lehetőség szerint kerültük a ragasztóanyagok használatát. Különösen nagy figyelmet és szakértelmet feltételez a csapágyak szerelése.

Nagyon sok feladatot adott a hangkar ívének pontos meghatározása és kialakítása, figyelembe véve azt, hogy nem lehet egy nehezen egyensúlyban és kézben tartható szerkezet. (Gondoljon csak arra, hogy mekkora erőkifejtés és kézügyesség kell egy L-alakú rúd egyensúlyban tartásához és mozgatásához!) Az ideális vonalvezetés és forma kimunkálása mellett rezgésgátló szerkezeteket építettünk be a legalkalmasabb pontokon, így hatékonyan tudtuk csillapítani, illetve elkerülni a nemkívánatos rezgéseket.

Az ellensúly szakaszon kétféle rezgéscsillapító anyagot, megoldást használtunk: 1 – alumínium és 2- műanyag (ABS) szerkezeti elemeket építettünk be annak érdekében, hogy nagy felületen nyeljék el a nemkívánatos rezgéseket.

Az S Series tervezési elvei

Ez a rész az MH-94S/104 és MH-124SD modellekre vonatkozik

A test főbb szerkezeti elemei kemény rozsdamentes acélból készültek. Rendkívüli nehézségekkel jár az anyag megmunkálása, de eredményeként büszkén állítjuk, hogy a hangminőség egyedülállóan kimagasló lett. Amennyiben gyenge szerkezet a hangzásminőség szempontjából meghatározó fontosságú alátámasztás, akkor a keltett rezgések hatására inogni, visszhangozni kezd a hangkar és ezzel közvetlenül negatív irányban befolyásolja, vagyis rontja a hangminőséget. Ebben a készülékben a négy nagy csapágy biztos alapokon nyugszik, ami meggátolja a rezonanciát és a remegést, így biztonságosan és torzításmentesen tapogathatja le a hangszedő a hangkar barázdafalait.

Részletesebben kifejtve a függőleges tengely alsó csapágya nagypontosságú nyomócsapágy, ami merev, stabil alátámasztást biztosít, ez pedig a nehéz karok igen pontos mozgatását is lehetővé teszi, ami nagymértékben javítja a szerkezet letapogatási képességét.

A hangkarcső hangminőséget legjobban befolyásoló kritikus részénél a nemkívánatos rezgések csillapítására a hangkarcsövön belül szénszálas merevítést alkalmaztunk, amit egy polimer szálakból szőtt rezgéscsillapító réteggel vontunk be. A hangszedőről érkező alacsony szintű jelet továbbító vezetőket alacsony ellenállású ezüstszálakkal sodortuk körbe, amit polimer szálakból font harisnya takar, tökéletes rezgéscsillapítást biztosítva a vezetőknek. (Ezt a megoldást az SD modelleknél használjuk.)

Az egyes szerkezeti elemek találkozási pontjait úgy terveztük meg és alakítottuk ki, hogy pontosan megmunkált felületen, szorosan érintkezzenek, lehetőség szerint kerültük a ragasztóanyagok használatát. Különösen nagy figyelmet és szakértelmet feltételez a csapágyak szerelése.

Nagyon gondosan ügyeltünk arra, hogy a hangkarcső ívelése ne fejtsen ki felesleges erőhatást a csapágyakra és a tartószerkezetre. Gondoljon csak arra, hogy mennyivel nagyobb erőkifejtés és kézügyesség kell egy L-alakú idom egyensúlyban tartásához és mozgatásához, mint egy egyenes rúdéhoz. A hangkarcső kritikus részeinél rezgésgátló szerkezeteket építettünk be a legalkalmasabb pontokon, így hatékonyan tudtuk csillapítani, illetve elkerülni a nemkívánatos rezgéseket.

Az ellensúly szakaszon többféle rezgéscsillapító anyagot is használtunk: 1, 2, 3 és (az SD modelleknél) 4, ezeket úgy alakítottuk ki és helyeztük el, hogy minél nagyobb felületen oltsák ki a nemkívánatos rezgéseket. Az 1-es ponton a gumianyagot hosszú csavarok rögzítik biztonságosan, így nem kell aggódniuk a készüléktulajdonosoknak amiatt, hogy idővel elveszti a szerkezet a hatékonyságát.

A fő ellensúly szakasznál nagyfajsúlyú wolframot adtunk a rozsdamentes acélhoz, így közelebb került a tömegközéppont az alátámasztási ponthoz. A rozsdamentes és a wolfram elemeket gumibetét rögzíti egymáshoz, ami tovább csillapítja a nemkívánatos rezgéseket. (Ezt a megoldást az SD modelleknél alkalmaztuk.)

Az MH-104 modelleknél többféle anyagból készült hármas csillapító rendszert alkalmazunk.

Az MH-124SD modellnél többféle anyagból készült négyszeres csillapító rendszert alkalmazunk.

Azáltal, hogy az egyedi gyártástechnológiánkkal a hangkart és a hangszedő tartó papucsot egyetlen darabból készítettük el, nagymértékben csökkentettük a két szerkezeti elem találkozásánál a más megoldásoknál fellépő vibrációt. Amennyire lehetett, kerültük a felesleges szerkezeti elemeket és sallangokat, így az egyébként sokkal nagyobb fajsúlyú rozsdamentes acélból készült hangkarunk tömege alig lett nagyobb a más gyártók által alumíniumból készített hangkarok tömegénél. Így a hangszedőt stabilan rögzítő és a munkáját jelentős mértékben megkönnyítő rendkívül könnyű, ugyanakkor igen stabil és rezonanciaszegény szerkezetet alkottunk. Az S modellben lévő gumi, az SD modellbe épített szénszálas betét hatékonyan nyeli el a szerkezet felsőbb szakaszán keletkező nemkívánatos jeleket.

Mivel ez a karcsú és kis tömegű szerkezet (csak 10 mm széles, a hangszedő középpontjához közel támasztható alá) közvetlenül a középponthoz köthető, mérhetően csökken a vibráció, ami tovább javítja a rendszer hangzásminőségét.

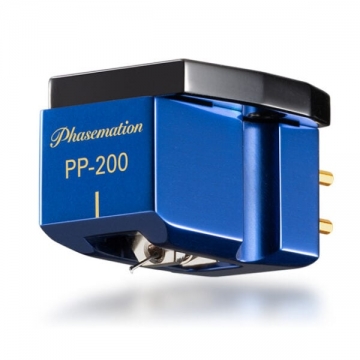

Phasemation PP-200

MELEGEN AJÁNLOTT HANGSZEDŐ

Phasemation PP-200-as hangszedője a Phasemation modellcsalád legalacsonyabban árazott tagja, ugyanakkor a cég zászlóshajójának, a PP-200-nek alapján készült. A lelke egy neodim mágneskör, amely egy jó rezgésgátló tulajdonságokkal rendelkező házba van építve és „közvetlen, színezésektől mentes hangzásképet biztosít. A tűszár boron, a cső átmérője mindössze 0,26 mm, a végén egy egy vonalban érintkező formára csiszolt gyémánttűvel. Maga a ház rendkívül merev, öregített alumínium ötvözetből, duralumíniumból mart szerkezet.

Jason Kennedy tapasztalata szerint „a PP-200 tökéletes munkát végez a lemezbarázdákba vágott rezgések letapogatása és elektromos árammá való alakítása során. A kapott hangban kismértékű kiemelést hallottam a felső és a középső regiszterekben, ami a kelleténél fényesebbé tette az elektromos gitárokat, cintányérokat és számos énekhangot, ugyanakkor hangsúlyozottabbá váltak a mélyek, ami jót tett a mélyhangzás kedvelőinek. Ez a hangzás sok hallgató számára lehet vonzó és néhány lemez meghallgatása után már nem is nagyon tűnik fel.

Mi tagadás, egy jó, de háromszor annyiba kerülő MC hangszedő hangja után ezt hallgatva mindig érzünk egy kis visszalépést, de ez a PP-200 esetében nem olyan fájdalmas veszteség.”

Azt is megjegyezte, hogy „a Phasemation magas tartománya kifinomult, ilyen kemény élektől mentes, lágy magasakat általában csak a sokkal drágább hangszedőktől szoktunk kapni de talán éppen a boron tűszárnak köszönhetően itt letisztult, nyílt, szépen csengő magasakat hallunk.”

Jason végkövetkeztetése az volt, hogy „feltűnően kevés a tű saját hangja, a néma barázdákat hallgatva csak alig hallhatóan erősíti fel a hangszedő ház remegéseit a tű, ami figyelemre méltóan jó tulajdonsága. Ezzel szemben az MC hangszedő mélyei talán kissé túl gazdagok, így a magasait esetleg egy árnyalattal haloványabbnak fogjuk érezni, de ennek ellenére annyira jó a hangzásképe, hogy aligha választaná bárki is a lemez digitális változatát, ha ezzel a hangszedővel olvashatja ki a fekete lemez barázdáiba rejtett zenei tartalmat.”

„Egy jó, de háromszor annyiba kerülő MC hangszedő hangja után ezt hallgatva mindig érzünk egy kis visszalépést, de ez a PP-200 esetében nem olyan fájdalmas veszteség.”

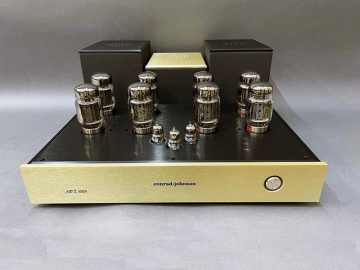

conrad-johnson ART108A

A GYŐZTES ELEKTRONCSÖVES TELJESÍTMÉNYERŐSÍTŐ

A conrad-johnson ART108A triódás mono teljesítmény-erősítője a nagy elismerést aratott ART27A sztereó erősítő alapjaira épült. De míg az az erősítő egy pár KT88-as csővel termel 36 watt teljesítményt A osztályú triódás üzemmódban, addig az ART108A-ban négy párat találunk ugyanabból a Gold Lion KT88-as csőből triódás egységenként megépítve, vagyis egy pár ART108A 160 watt triódás teljesítményt pumpál ki a kimenetén. Ez az érték egészséges egyensúlyt teremt az elemi erő és a bársonyosan finom triódás hangzás között, amit olyannyira megkedveltek napjaink audió rajongói és a zeneszeretők. Dicséretet érdemel a gyártó azért is, hogy a sokszor kipróbált és igen megbízhatónak bizonyult KT88 mellett maradt a ma egyre kedveltebb, divattá vált olyan új csövek, mint például a KT150 helyett. Világossá vált, miért döntött a conrad-johnson a jól bevált fegyvertára mellett, ami mint korábban is, most is ragyogó hangzásteljesítményt eredményezett.

A készüléket tesztelő Alan Sircom úgy érezte, hogy a conrad-johnson ART108A mono teljesítményerősítő „épp elég energiával rendelkezik ahhoz, hogy a legéhesebb csúcskategóriás toronyhangsugárzókat is biztonsággal meg tudja hajtani úgy, hogy megtartja a kisebb erősítők méltóságát, gyorsaságát és precizitását. Csodálatra méltó, ahogy a nagyobb kiadás egyesíti ezt a két fontos erényt.”

Alan így fejezte be a termék tesztjéről írt beszámolóját: A conrad-johnson ART108A erősítőpárost a rendszerébe kötve úgy hallgathatja meg a jól ismert régi lemezeit, mintha újak lennének azok a gyűjteményében. Egy szóval semmilyen űr sem marad a készülék hangjában, olyan hihetetlen precizitással olvassa ki a lemez barázdáiban elrejtett zenei információt, mint ahogyan azt a legjobb félvezetős erősítőktől szoktuk csak megkapni, de egyetlen félvezetős erősítő sem képes olyan eleganciával, hangszíngazdagsággal és kifinomultsággal tolmácsolni a zenét, ahogyan azt ez a készülék teszi.

„A conrad-johnson ART108A erősítőkkel úgy hallgathatja meg a jól ismert lemezeit, mintha újak lennének azok a gyűjteményében.”

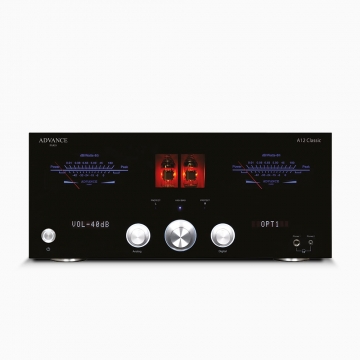

Megjelent az Advance Paris A12 Classic!

A12 Classic

Csúcskategóriás hibrid integrált erősítő

Az A10 Classic sikerének nyomdokain haladva az, Advance Paris elkészítette a készülék még nagyobb teljesítményű változatát, amely több csatlakozó aljzattal és kettős mono felépítésű erősítő egységgel van ellátva.

Az Advance Paris jól bevált hagyományaihoz híven készült az A12 Classic erősítő is, amely szerint a készülékeit számos be- és kimeneti aljzattal látja el... A HDMI-től a (MM/MC) hangszedő illesztő egységig, az analóg RCA aljzatoktól a digitális AES/EBU aljzatokig, a számítógép csatlakoztatására szolgáló USB aljzattól az optikai és koaxiális digitális audió csatlakozókig, a 2 hangsugárzó zónától (az opcionális X-FTB01 / X-FTB02 adapterrel működő) Bluetooth csatolóig mindent megtalál a készüléken.

A kiválasztott jelforrás jeleit elektroncsöves előerősítő fokozat erősíti fel és kapcsolja az agresszivitás minden jelét nélkülöző, zenei megszólalású teljesítményerősítő egységre.

A nagy teljesítmény és a kiváló hangzásminőség záloga a megfelelően méretezett tápegység. Az A12 Classic készülékbe a készülék két oldalára egy-egy toroid transzformátort építettünk, ami kiváló hangzásminőséget garantál. Az A/B üzemmódban dolgozó erősítő 2 x 180 wattos teljesítménye bőségesen elegendő a polcsugárzótól a padlón álló toronyhangsugárzókig bármilyen hangsugárzó megszólaltatásához.

A készüléken szimmetrikus (XLR) és aszimmetrikus (RCA) analóg audió előerősítő kimenet (PRE-OUT) egyaránt megtalálható. Emellett akár két aktív mélynyomót is fogadhat a készülék.

Mindezek alapján olyan korszerű technológiával teletömött igazi erőgéppel állunk szemben, amely a zenéről sem feledkezik meg.

A KÉSZÜLÉK MŰSZAKI ADATAI

Az Advance Paris termékeket Magyarországon kizárólagos jelleggel forgalmazza:

Limar Audio Kft.

1137 Budapest

Szent István krt. 12. I. em. 4/a.

Ez az e-mail cím a spamrobotok elleni védelem alatt áll. Megtekintéséhez engedélyeznie kell a JavaScript használatát." ' + path + '\'' + prefix + ':' + addy87095 + '\'>'+addy_text87095+'<\/a>'; //-->

(06-1) 359-3136, (06-1) 329-2980

(+36-1) 359-3137

http://www.limar.hu

A12 Classic

Csúcskategóriás hibrid integrált erősítő

Az A10 Classic sikerének nyomdokain haladva az, Advance Paris elkészítette a készülék még nagyobb teljesítményű változatát, amely több csatlakozó aljzattal és kettős mono felépítésű erősítő egységgel van ellátva.

Az Advance Paris jól bevált hagyományaihoz híven készült az A12 Classic erősítő is, amely szerint a készülékeit számos be- és kimeneti aljzattal látja el... A HDMI-től a (MM/MC) hangszedő illesztő egységig, az analóg RCA aljzatoktól a digitális AES/EBU aljzatokig, a számítógép csatlakoztatására szolgáló USB aljzattól az optikai és koaxiális digitális audió csatlakozókig, a 2 hangsugárzó zónától (az opcionális X-FTB01 / X-FTB02 adapterrel működő) Bluetooth csatolóig mindent megtalál a készüléken.

A kiválasztott jelforrás jeleit elektroncsöves előerősítő fokozat erősíti fel és kapcsolja az agresszivitás minden jelét nélkülöző, zenei megszólalású teljesítményerősítő egységre.

A nagy teljesítmény és a kiváló hangzásminőség záloga a megfelelően méretezett tápegység. Az A12 Classic készülékbe a készülék két oldalára egy-egy toroid transzformátort építettünk, ami kiváló hangzásminőséget garantál. Az A/B üzemmódban dolgozó erősítő 2 x 180 wattos teljesítménye bőségesen elegendő a polcsugárzótól a padlón álló toronyhangsugárzókig bármilyen hangsugárzó megszólaltatásához.

A készüléken szimmetrikus (XLR) és aszimmetrikus (RCA) analóg audió előerősítő kimenet (PRE-OUT) egyaránt megtalálható. Emellett akár két aktív mélynyomót is fogadhat a készülék.

Mindezek alapján olyan korszerű technológiával teletömött igazi erőgéppel állunk szemben, amely a zenéről sem feledkezik meg.

A KÉSZÜLÉK MŰSZAKI ADATAI

Az Advance Paris termékeket Magyarországon kizárólagos jelleggel forgalmazza:

Limar Audio Kft.

1137 Budapest

Szent István krt. 12. I. em. 4/a.

Ez az e-mail cím a spamrobotok elleni védelem alatt áll. Megtekintéséhez engedélyeznie kell a JavaScript használatát." ' + path + '\'' + prefix + ':' + addy45531 + '\'>'+addy_text45531+'<\/a>'; //-->

(06-1) 359-3136, (06-1) 329-2980

(+36-1) 359-3137

http://www.limar.hu

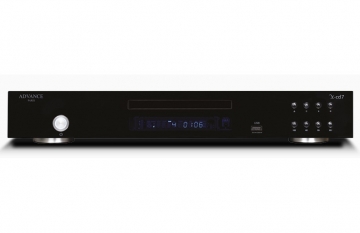

Megjelent az Advance Paris X-CD7!

X-CD7

CD-JÁTSZÓ

Az X-CD7 analóg és digitális kimenetekkel ellátott CD-játszó. A CD-játszó szerkezeti elemeit úgy terveztük meg, hogy a lehető legnagyobb pontossággal olvassa ki az adathordozóról a digitális információt, hogy azt az Advance termékeknél megszokott hiteles zeneiséggel tudja megszólaltatni.

Nagy figyelmet fordítottunk a CD-játszó tápegységének kialakítására, amely stabil, tiszta, zajmentes tápellátást biztosít az analóg és digitális áramköröknek, valamint a CD-játszó mechanikájának, a lézervezérlésnek és a készülékbe épített egyik legfontosabb szerkezeti egységnek, a digitális/ analóg jelátalakítónak (DAC). Tovább javította az X-CD7 hangzásminőségét, hogy külön szerkezeti egységként építettük meg a hálózati tápegységet és a digitális/analóg jelátalakító kártyát.

A koaxiális (RCA) és optikai (TOSLINK) digitális kimenetekkel, aszimmetrikus (RCA) és szimmetrikus (XLR) analóg audió kimenetekkel ellátott X-CD7 a Hifi rendszere ideális lejátszójává válhat és tökéletesen alkalmas a nagy CD-gyűjteménye magas hangzáshűségű megszólaltatására

A KÉSZÜLÉK MŰSZAKI ADATAI

Az Advance Paris termékeket Magyarországon kizárólagos jelleggel forgalmazza:

Limar Audio Kft.

1137 Budapest

Szent István krt. 12. I. em. 4/a.

Ez az e-mail cím a spamrobotok elleni védelem alatt áll. Megtekintéséhez engedélyeznie kell a JavaScript használatát." ' + path + '\'' + prefix + ':' + addy72224 + '\'>'+addy_text72224+'<\/a>'; //-->

(06-1) 359-3136, (06-1) 329-2980

(+36-1) 359-3137

http://www.limar.hu

X-CD7

CD-JÁTSZÓ

Az X-CD7 analóg és digitális kimenetekkel ellátott CD-játszó. A CD-játszó szerkezeti elemeit úgy terveztük meg, hogy a lehető legnagyobb pontossággal olvassa ki az adathordozóról a digitális információt, hogy azt az Advance termékeknél megszokott hiteles zeneiséggel tudja megszólaltatni.

Nagy figyelmet fordítottunk a CD-játszó tápegységének kialakítására, amely stabil, tiszta, zajmentes tápellátást biztosít az analóg és digitális áramköröknek, valamint a CD-játszó mechanikájának, a lézervezérlésnek és a készülékbe épített egyik legfontosabb szerkezeti egységnek, a digitális/ analóg jelátalakítónak (DAC). Tovább javította az X-CD7 hangzásminőségét, hogy külön szerkezeti egységként építettük meg a hálózati tápegységet és a digitális/analóg jelátalakító kártyát.

A koaxiális (RCA) és optikai (TOSLINK) digitális kimenetekkel, aszimmetrikus (RCA) és szimmetrikus (XLR) analóg audió kimenetekkel ellátott X-CD7 a Hifi rendszere ideális lejátszójává válhat és tökéletesen alkalmas a nagy CD-gyűjteménye magas hangzáshűségű megszólaltatására

A KÉSZÜLÉK MŰSZAKI ADATAI

Az Advance Paris termékeket Magyarországon kizárólagos jelleggel forgalmazza:

Limar Audio Kft.

1137 Budapest

Szent István krt. 12. I. em. 4/a.

Ez az e-mail cím a spamrobotok elleni védelem alatt áll. Megtekintéséhez engedélyeznie kell a JavaScript használatát." ' + path + '\'' + prefix + ':' + addy10042 + '\'>'+addy_text10042+'<\/a>'; //-->

(06-1) 359-3136, (06-1) 329-2980

(+36-1) 359-3137

http://www.limar.hu

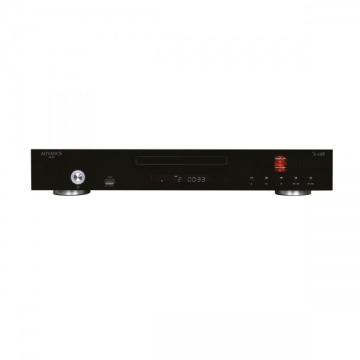

Megjelent az Advance Paris X-CD9 CD-lejátszó!

X-CD9

CD-JÁTSZÓ

Az X-CD9 analóg és digitális kimenetekkel ellátott CD-játszó. Amint viszont az előlapjáról készült képen is látható, a kimenő fokozat elektroncsövekkel épült: A 2 miniatűr cső különleges hangzásélményt nyújt, ha megfelelő minőségű erősítőhöz csatlakoztatva és hangsugárzón hallgatja a zenét.

Nagy figyelmet fordítottunk a CD-játszó tápegységének kialakítására, amely toroid transzformátorral készült és stabil, tiszta, zajmentes tápellátást biztosít az analóg és digitális áramköröknek, valamint a CD-játszó mechanikájának, a lézervezérlésnek és a készülékbe épített egyik legfontosabb szerkezeti egységnek, a digitális/analóg jelátalakítónak (DAC).

A koaxiális (RCA) és optikai (TOSLINK) digitális kimenetekkel, aszimmetrikus (RCA) és szimmetrikus (XLR) analóg audió kimenetekkel ellátott X-CD9 a Hifi rendszere ideális lejátszójává válhat és tökéletesen alkalmas a nagy CD-gyűjteménye magas hangzáshűségű megszólaltatására.

A KÉSZÜLÉK MŰSZAKI ADATAI

Az Advance Paris termékeket Magyarországon kizárólagos jelleggel forgalmazza:

Limar Audio Kft.

1137 Budapest

Szent István krt. 12. I. em. 4/a.

Ez az e-mail cím a spamrobotok elleni védelem alatt áll. Megtekintéséhez engedélyeznie kell a JavaScript használatát." ' + path + '\'' + prefix + ':' + addy22638 + '\'>'+addy_text22638+'<\/a>'; //-->

(06-1) 359-3136, (06-1) 329-2980

(+36-1) 359-3137

http://www.limar.hu

X-CD9

CD-JÁTSZÓ

Az X-CD9 analóg és digitális kimenetekkel ellátott CD-játszó. Amint viszont az előlapjáról készült képen is látható, a kimenő fokozat elektroncsövekkel épült: A 2 miniatűr cső különleges hangzásélményt nyújt, ha megfelelő minőségű erősítőhöz csatlakoztatva és hangsugárzón hallgatja a zenét.

Nagy figyelmet fordítottunk a CD-játszó tápegységének kialakítására, amely toroid transzformátorral készült és stabil, tiszta, zajmentes tápellátást biztosít az analóg és digitális áramköröknek, valamint a CD-játszó mechanikájának, a lézervezérlésnek és a készülékbe épített egyik legfontosabb szerkezeti egységnek, a digitális/analóg jelátalakítónak (DAC).

A koaxiális (RCA) és optikai (TOSLINK) digitális kimenetekkel, aszimmetrikus (RCA) és szimmetrikus (XLR) analóg audió kimenetekkel ellátott X-CD9 a Hifi rendszere ideális lejátszójává válhat és tökéletesen alkalmas a nagy CD-gyűjteménye magas hangzáshűségű megszólaltatására.

A KÉSZÜLÉK MŰSZAKI ADATAI

Az Advance Paris termékeket Magyarországon kizárólagos jelleggel forgalmazza:

Limar Audio Kft.

1137 Budapest

Szent István krt. 12. I. em. 4/a.

Ez az e-mail cím a spamrobotok elleni védelem alatt áll. Megtekintéséhez engedélyeznie kell a JavaScript használatát." ' + path + '\'' + prefix + ':' + addy78738 + '\'>'+addy_text78738+'<\/a>'; //-->

(06-1) 359-3136, (06-1) 329-2980

(+36-1) 359-3137

http://www.limar.hu
