Számunkra kötelező, hogy semmit se vegyünk el a forrásjelből, őrizzük annak integritását. Különösen igaz ez a nagyfelbontású digitális állományok esetében, de az volt és marad a CD-lemezek és az SACD lemezek lejátszásánál is. Nincs olyan erősítő, vagy hangsugárzó, ami pótolni tudná azt, ami elveszett a forrásjelből a jelfeldolgozás, a formátum átalakítás során. A magas hangzáshűségű hangzás alapfeltétele a felvétel, a forrásjel épségének és minőségének megőrzése.

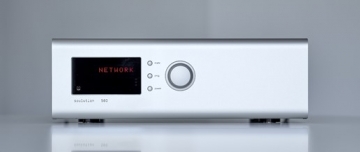

Az 560 D/A jelátalakító pontosan ezen elvárásoknak megfelelően működik. Fogadja és feldolgozza a digitális zenei felvételek adatait, majd átteszi azokat az analóg tartományba. Nem vesz el belőle, nem ad hozzá semmit!

A készülék legfőbb jellemzői

A tervezési és gyártási filozófiánk
Az 560 D/A jelátalakító számos területen a 745-ös SACD lejátszónknál már bizonyított és bevált műszaki megoldásokat alkalmazza. A tervezési alapelvei is azonosak: Csúcsminőségű csatoló felületeket használunk a zenei adatok lehető legjobb minőségben való fogadásához, hihetetlen pontosságú mester órajel generátor segít elkerülni a digitális időalap torzulást (jittert), intelligens, túlmintavételezéses technológiával működő digitális jelfeldolgozó áramkörök dolgoznak a készülékben, a kimenő fokozat pedig a csúcskategóriás előerősítőink minőségének felel meg.

Kivitele
A Series 7 készülékcsalád tagjaihoz hasonlóan az 560 D/A jelátalakító is tele van csúcskategóriás technológiával, aminek egyetlen célja és indítéka – a zene szeretete. Ennek a készüléknek is kettős mono felépítésű a kimenő fokozata, külön tápegység szolgálja ki az analóg és a digitális áramköröket. Az 560 D/A jelátalakító digitális kimeneti szintszabályozóval is el van látva, így közvetlenül egy teljesítményerősítőre csatlakoztatható.

Felskálázás
A bemenetére kapcsolt digitális audió jeleket pufferezzük, majd 24 bites/384 kHz-es jelekké skálázzuk fel. Mi úgy véljük, tapasztalatból tudjuk, hogy a precíz interpoláció fontosabb, mint a magas frekvenciájú órajel. A lejátszóink és a D/A jelátalakítóink a nagy szakmai tekintélynek és elismertségnek örvendő Anagram Technologies algoritmusait használja, az így feldolgozott jeleket a digitális szimmetrikus elrendezésben megépített Burr Brown D/A jelátalakítók alakítják analóg jelekké. Meg vagyunk győződve a PCM jelátalakítási technológia felsőbbrendűségéről, éppen ezért a DSD forrásjeleket is PCM jelekké alakítjuk át, mielőtt a D/A áramköri lapkákra kerülnének.

zeroφtech – nulla fázis technológia
Az  560 D/A jelátalakító a Soulution újszerű nulla fázis technológiáját használja. A D/A jelátalakító lapkákban lévő analóg felülvágó szűrők által keltett legapróbb időzítési hibát is korrigáljuk. Minden D/A jelátalakítóban szükség van a kimenő fokozatában egy alul áteresztő szűrőre, hogy elnyomhassa a nagyfrekvenciás zajt és az élsímító jeleket. Az 560 harmadrendű, 120 kHz-en vágó Bessel-szűrője legfeljebb 15°-os fáziseltolódást produkál a teljes hallható frekvenciasávban. A nulla fázisú technológiának köszönhetően az analóg zenei jel fázishibája 20 Hz – 100 kHz között 1° alatt marad! A nulla fázis technológia közel hoz bennünket a forrásjelhez! A zene életszerűvé válik, 3 dimenziós a térleképezés sok „levegővel” a hangszerek és az előadók körül. Olyan közel jutunk az eredeti előadáshoz, amennyire csak lehetséges. Egyetlen apró részlet sem vész el!

A D/A jelátalakítás
A Burr-Brown lapkák csak a D/A jelátalakítást végzik. Nem használjuk a beépített felskálázó és szűrő egységeit. A kimenő áramjeleket feszültségjellé alakítjuk, majd gondosan szűrjük azokat. 40 MHz-es belső sávszélességgel ez az áram/feszültség átalakító fokozat biztosítja a lehető legjobb jel/zaj viszonyt és az elérhető legnagyobb dinamikát az analóg tartományban.

A kimenő fokozat
Az 560-as DA jelátalakító szélessávú kimeneti egysége 20 MHz-es sávszélességgel dolgozik (-3 dB-en). Ilyen sebesség mellett a készülék a zene legfinomabb részleteit is képes hitelesen leképezni, eredményeként az élő zene jegyeit hordozó hiteles, háromdimenziós, kiváló térbeli felbontású analóg hangot kapunk, hallgatása valódi örömöt és élvezetet jelent.

A készülék kezelése
Az 560-as D/A jelátalakítót az előlapi kezelőszervekkel forgatógombbal kezelheti. A készülék több olyan funkcióval is rendelkezik, amelyek segítségével a teljes audió rendszere egymáshoz hangolható és az együttes működésük optimalizálható.

A készülék műszaki adatai

Miközben a rögzített zenei felvételek formátumvilága a jelek szerint megállíthatatlanul sokasodik, a CD-és SACD-lemezek helyett egyre inkább a kiszolgálókon, vagy a külső adathordozókon tárolt állományok válnak egyre népszerűbbé, de az USB aljzaton és a hálózati kapcsolaton keresztüli zenelejátszás is mind több hívet szerez magának, van egy formátum –nevezetesen az analóg hanglemezek-, amely hosszabb Csipkerózsika-álom után napjainkban újra töretlenül őrzi a népszerűségét, sőt még mindig gyarapszik a fekete lemezeket hallgatók tábora. Voltak akik 20 évvel ezelőtt már temették ezt a formátumot, új életre kelve azonban ismét jelentős rajongótábort tudhat maga mögött és az egyre emelkedő eladási darabszámok jelzik, hogy még sokáig őrizni fogja a pozícióját a piacon.

80 dB-es erősítési tényező torzítás nélkül
Az analóg hanglemezek lejátszásához szükséges hangszedő illesztő és a RIAA ekvalizálási funkciót ellátó egység mindig is nagy kihívást jelentett a tervezők számára, hiszen a mozgótekercses (MC) hangszedőkből érkező rendkívül alacsony kimenő feszültségből és könnyen sebezhető jelből kell az előerősítő áramkörök által feldolgozható jelszintű jelet teremteniük, mindezt úgy, hogy a megszólalás hiteles, természethű, az élő zene varázsát biztosító maradjon. A számok nyelvére fordítva ez azt jelenti, hogy a különösen alacsony kimenő jelszintű MC hangszedőket alapul véve legalább 80 dB-es (másképpen fogalmazva legalább 10.000-szeres) erősítésre van szükség úgy, hogy közben a jel lineáris és fázishelyes maradjon. Emellett a hiteles tolmácsolás megkívánja azt is, hogy az erősítő meglehetősen széles frekvenciaspektrumban működjön lineárisan (a belső sávszélesség eléri az 1 MHz-et -3 dB-en), a lehető legkisebb legyen az illesztő egység torzítása, optimális legyen a csatorna elválasztása és mindvégig lineáris maradjon a működése.

Kettős mono felépítés

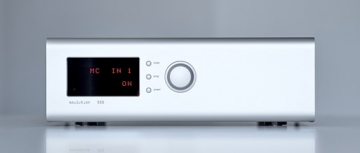

Az 550 Phono hangszedő illesztő erősítő aszimmetrikus kettős mono felépítésű szerkezet, a jobb és a bal csatornát külön-külön tápegység látja el tápfeszültséggel, ami a lehető legkisebb mértékű áthallást biztosítja a két csatorna között. Az 550 mindkét bemenete mozgó mágneses és mozgó tekercses hangszedő jelét egyaránt fogadni tudja, mindegyik bemenethez egyedileg választható meg a bemeneti impedancia értéke vagy az előlapi kezelőszervekkel, vagy a készülék tartozékaként adott infravörös távvezérlőn. A kapcsolható <20 Hz-es dübörgésszűrő védi a hangszórók membránját az esetleg görbült lemezekről érkező zavarjelek által kiváltott ultranagy membránkilengésektől.

Határtalan zeneiség és kifinomult hangzás
A zajnak és a torzításnak nem lehet helye az analóg hanglemezek lejátszásánál, ez viszont igen kemény feladat elé állítja a rendkívül alacsony jelszintű hangszedőkről érkező jeleket felerősítő készülékek tervezőit. Ugyanakkor a médium, az analóg hanglemez nyújtotta adottságok csak az esetben élvezhetőek és használhatóak ki teljes mértékben, ha maradéktalanul megfelel az előerősítő, illetve az illesztő egység a fenti elvárásoknak. Nem szabad, hogy elvesszen a hang gazdagsága, a dinamika, a finom felbontás. Az 550 Phono hangszedő illesztő egységen keresztül hallgatva a hanglemezeit a kellő gondossággal, jó minőségben készített hanglemezeket lejátszva hamar világossá válik, hogy miért maradt ez a sok évtizedes technika és technológia még mindig sokak első számú választása, hogy nincs más hanghordozó, amely annyi érzelmet és zeneiséget tudna tolmácsolni, mint a kiváló minőségű hanglemez.

Előerősítő minőségű kimenő jel
Ahhoz, hogy ne legyen veszteség a forrásjel tolmácsolása terén, a hangszedő jeleket fogadó és felerősítő készülékben kiváló minőségű tápegységet és kimeneti fokozatot kell használnunk. A soulution az 550 phono esetében ugyanazt a jól bevált tápegységet és kimenő fokozatot használja, mint az 520-as előerősítőnél. Ezeket az egységeket a gyorsaságra és a pontosságra, precizitásra optimalizáltuk. Az 550 Phono készülék bármilyen jó minőségű összekötő kábel használatával csúcsteljesítményre képes.

A készülék műszaki adatai

A készülék műszaki adatai:

A készülék műszaki adatai:

A készülék műszaki adatai:

A készülék műszaki adatai:

A készülék műszaki adatai:

Műszaki adatok:

MC hangszedő

A Phasemation zászlóshajója az MC hangszedők termékpalettán. Tökéletes élethűséggel adja vissza a zenét és még az előadó művész lemezbarázdába préselt szenvedélyét, hangulatát is képes kiolvasni és tolmácsolni.

A Phasemation cégnél folyamatosan dolgozunk a vállalkozásunk alap-jait megteremtő hangszedők fejlesztésén és továbbfejlesztésén. A folyamatos fejlesztés eredményeként sikerült megoldást találnunk a hangszedő és a tű oldalirányú nemkívánatos elmozdulásainak megakadályozására, a minden korábbinál jobb térleképezésre, elevenebbé, életszerűbbé tudtuk tenni a közép- és a felső tartományt, természetesen szólnak a mélyei. Mindezek alapján joggal nevezzük ezt a hang-szedőt termékeink ékkövének.

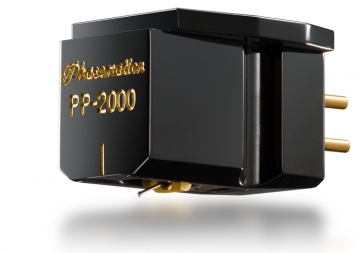

A PP-2000 MC hangszedő legfőbb jellemzői

Űj tervezésű mágneskör

A PP-1000 mágneskörének felülvizsgálata után döntöttünk arról, hogy új mágneskört tervezünk a csúcskategóriás hangszedőnkhöz. Mágnesanyagként megtartottuk a permendurt (ez egy vas-kobalt-vanádium ötvözet), de újraterveztük a mágnesjáromot (yoke).

Eredményeként új formájú, a korábbinál jobb hatásfokú és egyenletesebb mágnesteret eredményező szerkezetet sikerült létrehoznunk.

Ezzel a kimenő jelszint is nőtt anélkül, hogy meg kellett volna növelnünk a rezgést keltő szerkezet tömegét.

A rezgést keltő rendszer újratervezése

Teljesen újraterveztük a rezgéskeltő rendszert, hogy javítsunk a hangzásminőségen, a csatornaegyensúlyon, a hangzás kiegyensúlyozottságán. A mozgó tekercsben keletkező igen alacsony feszültségű jel minőségének javítására tovább tökéletesítettük a csillapító elemeket, új anyagot használtunk a nemkívánatos rezgések csillapítására, így minden korábbinál életszerűbb, természetesebb hangzást élvezhetünk.

Megtartottuk a legjobb hangzás eléréshez szükséges jól bevált anyagokat

A PP-1000 hangszedőben már bizonyítottan jó hangzást eredményező anyagokat az új zászlóshajónkban is megtartottuk: A tűszár itt is tiszta boron, ennél jobbat még nem találtunk. A mágnestekercs anyaga 6N tisztaságú oxigénmentes rézhuzal, a tekercs csévetest tiszta vas. A vezetékcsillapítót és más egyéb szerkezeti anyagokat is a PP-1000 hangszedőből örökítettük át az új csúcstermékünkbe.

A hangszedő teste továbbra is a DLC (Diamond Like Carbon, gyémántszerű szén)*1 maradt, ami a többi hangszedőnk esetében is jól bizonyított és bevált. A ház rendkívül merev, ugyanakkor tökéletesen csillapítja a nemkívánatos rezgéseket, így nem keletkeznek a hangzásminőséget rontó mellékzörejek.

*1 DLC (Diamond Like Carbon, gyémántszerű szén): Ez egy egyedi gyártástechnológiával, gőz alapú szintézissel előállított szénfilm. A keletkező anyag igen merev, nagyon jó az elektromos szigetelő képessége, elektromos és szilárdsági jellemzői közel állnak a gyémántéhoz.

Tűcsere

Az esetlegesen sérült, netán elkopott tű cseréje ügyében keresse a hangszedőt forgalmazó segítségét!

A PP-2000 hangszedő műszaki adatai:

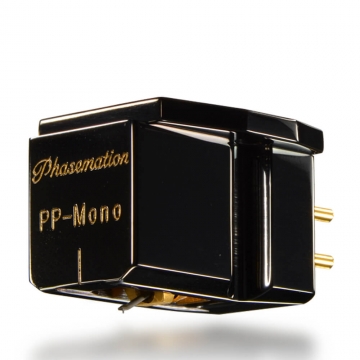

Mono MC hangszedő,

amely a hiteles zenei megszólalás mellett még arra is képes, hogy az előadó művészek lemezbarázdákba vésett zenei szenvedélyének is hangot adjon. A Phasemation régóta várt mono hangszedője.

Sok audiofil zenerajongó továbbra is ragaszkodik a mono megszólalta-táshoz. Sokan vallják azt is, hogy a forgalomban lévő mono hangszedők jó része nem nyújt kielégítő hangzásteljesítményt. Éppen ezért, meglehetősen hosszú fejlesztési időszak után a Pasemation a mono hangszedők terén is megteremtette a magas szintű harmóniát ”a friss, eleven közép- és felsőtartomány, valamint a rezonáns mélyfrekvenciás hangtartomány” között.

A vállalkozásunk újraindulásának 10. évfordulájára hoztuk forgalomba a PP-Mono hangszedőnket, amelyben a 10 éves kutatási-fejlesztési munkánk eredményét sűrítettük.

Tűcsere

A termék legfőbb jellemzői és fejlesztési koncepciója

Legfőbb jellemzői

1. Újratervezett mágnesrendszer

Újraterveztük a mágnesrendszer formáját és belső felépítését is, növelve a hatékonyságát és megnövelve a rendszer felbontóképességét a mono lemezek minél tökéletesebb minőségben történő lejátszásához. A tűhegy sugarát a minél tökéletesebb kiolvasáshoz 1,0 mil. értékre állítottuk be. Tűszárként a mono lemezekhez alkalmasabb, könnyű és erős alumíniumot választottuk. Az eredetileg tervezett mágnestekercset kombinálva vele tökéletes hangzásteret és friss hangzást kaptunk, ami nem egyszerűen megoldható feladat a mono hangszedők világában.

2. Erős vázszerkezet

A hangszedő talplemeze és doboza rozsdamentes acélból, illetve duralumíniumból készült. Emellett DLC (Diamond Like Carbon, gyémántszerű szén) *1) bevonatot kapott, ami tovább növeli az eszköz szilárdságát és kiváló rezgéscsillapító hatású anyag.

*1 DLC (Diamond Like Carbon, gyémántszerű szén): Ez egy egyedi gyártástechnológiával, gőz alapú szintézissel előállított szénfilm. A keletkező anyag igen merev, nagyon jó az elektromos szigetelő képessége, elektromos és szilárdsági jellemzői közel állnak a gyémántéhoz.

3. Átörökítettük a csúcsminőségű hangzás elérésében bevált anyagokat, összetevőket

A PP Mono hangszedőbe is átörökítettük a többi csúcsminőségű hangszedőnkben már jó szolgálatot tett alábbi anyagokat és elemeket: szamárium-kobalt mágnest, a 6N tisztaságú oxigénmentes rézből készült mágnestekercset, a tiszta vas csévetestet és még néhány más elemet.

Az esetlegesen sérült, netán elkopott tű cseréje ügyében keresse a hangszedőt forgalmazó segítségét!

A PP-Mono hangszedő műszaki adatai:
